本文整理自Recom公司技术专家Marco钟在2012智能手机、平板电脑与LED照明开发者论坛上的演讲。

大家好！我是RECOM中国区的技术支持，我姓钟。今天很高兴在这里为大家介绍我们RECOM在LED照明这块的产品。



钟先生：大家好！我是RECOM中国区的技术支持，我姓钟。今天很高兴在这里为大家介绍我们RECOM在LED照明这块的产品。先简单的给大家介绍一下RECOM，RECOM是一家德国公司，我们的总部是在奥地利那边，我们的亚洲区的销售还有一个物流是在新加坡，我们工厂可以看到在台湾的高雄，我们所有的产品都有台湾制造。


我们RECOM是一个专门制造电源模块的厂商，我们做模块的历史已经超过35年的历史。


大家知道LED是近5年比较兴起的一个产业。我们除了LED照明这块以外，我们在工业、医疗还有一些高端的能源和普通的工业应用当中，我们都有很多可以卖的产品。今天我们主要是LED这块给大家讲一下。

我们知道一个LED灯看上去非常简单，但实际上大家经过这几年的应用还有一些制造的过程，大家很明显已经觉得LED灯是不简单的东西。我们RECOM提供各种全球认证的而且全球通用的AC输入和DC输入的一个横流的LED驱动模块，用户买到是一个很简单的组装就可以使用。




我们先看一下，这个是我们DC/DC的LED驱动器，RCD24系列，这个系列有一个什么特点呢？我们的RCD24系列是一个集多功能于一体的无需外部器 件就能够实现简单的恒压到恒流的转换的器件。我们这个模块有模拟调光和数字调光两种功能，那就是说大家在要拓展调光的应用或者控制的时候，就是说可以很方 便的外加几个简单的零件就可以满足。


这个系列有一些什么特点呢？我们RCD24系列是一个降压型的LED驱动模块，它的输入电压范围从4.5到36V，最多可以驱动一串10个，就是10个串联的LED灯，效率到达97%。从350mA到1.2A各种不同功率的LED都能够使用。调光模式我们有数字的PWM调光和模拟调光，内置的EMC波，我们的开放式的贴片封装是内置的CLASSA或者CLASSB，就说针对E55022的CLASSA和CLASSB标准做的滤波器。如果说您不需要调光，有些用户只是说我要点亮就OK，那就更简单了，根本就不需要外加电路，只要给它供电就能够带起它。我们的直流模块有一个认证，你出口欧美的话，产品在认证这块就不用再费心思了。


   这里显示的效果不太好，RCD24系列有几个不同的封装，有普通的插件式封装，还有一个软体出现的封装，还有一些贴片的开放式贴片封装，就是说大家在不同的应用场合可以选择不同的封装。

这个就是它的一个滤波电路的应用，我们的模块就说你只需要外接一些电容和电感就可以满足一个EMIE55022CLASSA或者CLASSB的标准。

这是一个0-10V模拟调光的应用电路，大家看到其实很简单的，就是说一个模块你要把外部的端口接上，就可以远距离控制0-10V的模拟调光器来进行调光。


我们的RCD24Vref就说它自带了一个调光电压，只需要外接一个调光电位器就可以满足调光的功能。

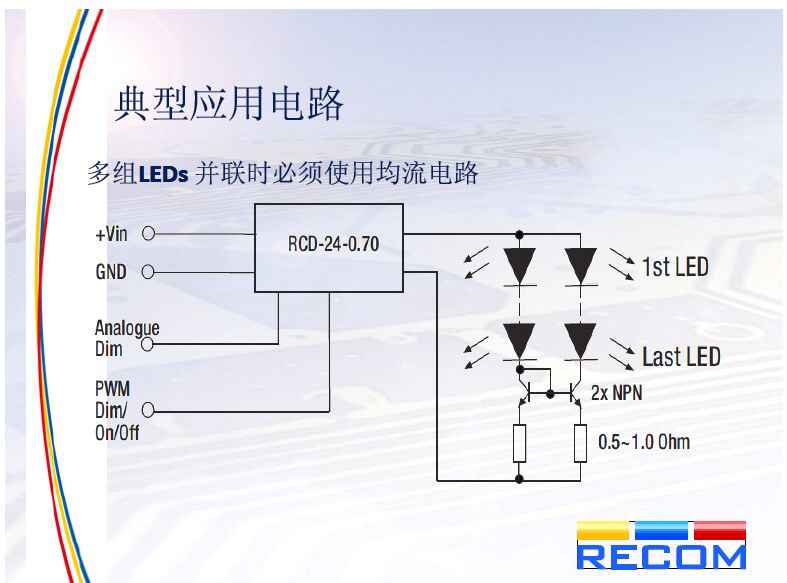

这个是一个多组并联，大家知道多组并联需要在LED这块做均流的措施。


这是自动的温度控制应用电路，我们通过模块的模拟调光端利用PPC日敏电阻就可以实现低成本的自动温度控制，也就是说温度值你可以自己设定，超过那个温度值的时候模块就会自动调低输出电流，达到保护LED灯的功能。


这是自动亮度控制，同样也是利用模拟调光端加一个光板推的电路就可以实现自动的亮度控制，根据凌晨或者是傍晚来调节LED灯的亮度。


这是一个LED T8灯管的应用，我们用RCD24的PL系列，贴片装的，可以把它直接放在TE灯管背面的铝极板上，我们就可以给它提供一个直流电压再加上一个电位器，就可以实现可调光的T8灯管。


这是我们主推的一种叫做集中直流配电系统供电，我们用一个大功率的AC/DC电源来为独立的DC/DC LED驱动供电。这样有一个什么效果？有人说反正你前面都是AC/DC，那我直接就用一个AC到DC的驱动器来供LED不久好了吗？为什么你要用一个AC到DC的直流电源给DC/DC的LED驱动呢？其实大家可以看到，一般像一些小功率的LED，AC到DC的，一般的效率3W到12W以内的，基本上也就是做到60-70%左右。如果你直接用AC和DC的驱动你的效率会超过80%，如果我是用AC到DC的开关电源和DC/DC驱动器供电那我的效率基本上可以达到80%以上，而且像这种模式就说它的可靠性比你单纯的AC/DC驱动的可靠性更高，而且它的维护成本会更低，寿命会更长。


这是它的外形体积的尺寸，我们的标配版的尺寸是22mm乘以12.5mm，高度8.5mm，也就是说体积非常小，一个小指头那么大的体积。如果是贴片装的话，那个高度更矮，只有6.6个毫米，也就是说你要放进你的T8灯管或者是T5灯管其实都放的进去。


OK，前面讲到RCD24系列，这是RCD48系列，我们去年年底新推出的一款产品，这个RCD48系列我们最高功率可以做到，就说单个模块突出功率可以做到70W。它的输入电压比之前的24系列更宽，从6.5到60V，最大输出是53V，可以驱动18-19个串联的LED，效率高达95%以上。也是同时具有模拟调光和数字调光，有UL和EN认证，5年的品质保证。RCD48体积比之前的RCD24系列稍微大了一点，因为是新产品，所以目前我们已经在国内有几个项目在做。一个是新疆户外的一些胖胖的灯，用直流通电的DR防爆LED灯，它一盏灯大概是100W，它用三个这种模块来做。为什么我刚才说到一个是70W，为什么用三个呢？因为客户自己考虑到气侯条件比较恶劣，高低温差比较大，所以它很保守，只用到了50%，就说单个模块，一个模块供30W左右，100W左右的灯用了三个。它正式投产已经半年多了，效果还是比较不错的。


这是我们的另外一款的RBD12系列，这个系列是一个升降压型，刚才说到的RCD24和RCD48都是降压型的，这个RBD12是升降压功能，而且目前蛮多的芯片的方案也是有升降压功能，其实大家知道升降压驱动要做好其实并不容易，关键需要效率。我们像这款的效率可以做到90%以上，输出功率12W，输入电压从2V到40V，输出的电流是350mA和500mA两种，也是可以调光的。有UL和EN认证，5年的品质保证，这款的应用场合在哪里呢？基本上就在一些户外的，比如说是太阳能的灯，小功率的一些景观灯，利用太阳能就可以，因为我的电压输入范围是2V到40V，不管是用一般电池的12V也好，两个电池并联的24V也好，其实都能够在他的一个范围内可以很稳定的工作，而且效率在90%以上。这对用电池供电的灯来说是非常高的指标在那里。我们将会在Q2，也就是说接下来这两个月就会有新产品发布。


OK，之前说到的三款都是我们DC/DC的LED驱动，我们同样也是有AC/DC的LED驱动。我们的AC/DC是从3W到60W的范围，中小功率段以商用照明、室内照明为主。

我们的3W和6W是小体积低成本的方案，世界通用的AC输入90-264V，有350mA和700mA两种，可以驱动3-6个大功率LED，同样也是CE认证和EN认证还有UL认证，就是说产品出口的话在认定这块不需要再费心。紧凑的小体积，68成55mm。


接下来是20W和30W，我们的RECOM的LED驱动的AC/DC从12W起就已经内置主动式的PFC电路，PFC大于0.95，目前在那个市场上有主动做PFC电路的驱动的应该是20W甚至更高30W才会有，其他功率是不会有的。这款让我们这类产品有一个特点，就是说我们的输出除了普通的螺丝似的端口以外还有其他一种，这样除了可以防止有效的错误连接也是可以在一些，比如工程应用，比如说要搭展台或者怎么样用的时候时间可能就只有三两天，这样就可以很方便的给你一个连接。我们设计的使用寿命是长达7万个小时，什么叫设计使用寿命？这个在稍后给大家解释。这类产品同样也是有CE、UL和EN认证，5年的品质保证。


这个是RCD20-D，这款产品除了之前所说的常规的特点以外，它最重要的特点是有两组350mA的输出或者是一组700mA的输出，也就是说就看用户自行设置，我们在模块上有一个端口，你可以把输出设置成两组350mA的或者700mA的，同时这个驱动器可以用0-10V调光器来对它进行10%-100%的调光。也是带输入、输出保护，设计使用寿命7万个小时，5年的品质保证。

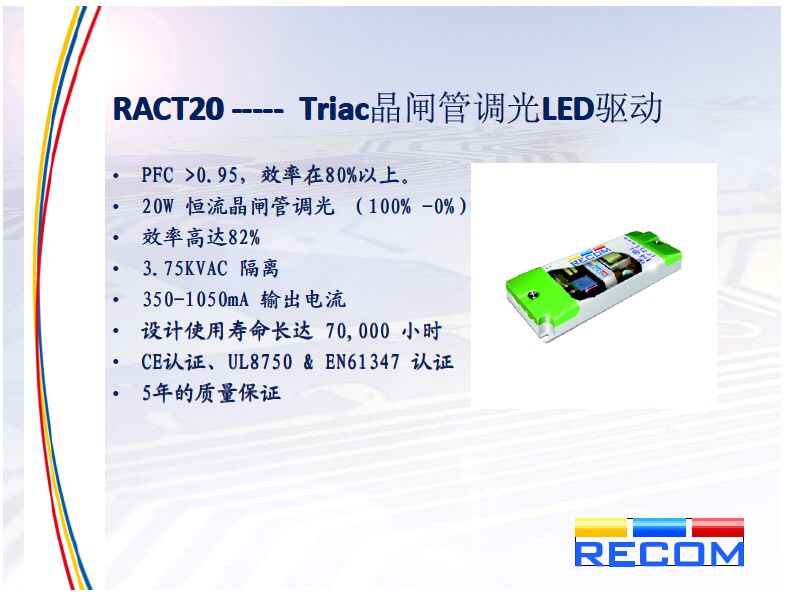

RACT20晶闸管调光也就是可控调光驱动，这个我们的亮点就是可控调光从100%-0的线性调光，本来我今天想带一个样品过来给大家看一下，但是因为会场的原因中间就没有把它带过来看调光的效果。它的调光，我知道现在市场上有很多可控调光的，可是很多的产品调光起点都是10%或者15%起，很难有做到从0起调而且不闪烁，这个很关键，就是说在低亮度的时候可以保证输出电流是稳定的。这款产品同样是7万小时的设计寿命，如果要有认证有EN认证，5年品质保证。大家对这款产品有兴趣可以稍候和我联系，大家看看。


这是RACD60的，这是一款60W，也是目前我们在LED驱动这块最大功率的一款产品，PFC大于0.9，紧凑的外形设计，外形是150×51×28，同样认证当然也是齐全的，5年的品质保证。

我们可以看一下，这款RACD60有一个比较特别的功能，对于AC/DC的驱动来说，我们这款AC/DC60W的驱动有一个热反馈的保护功能，也就是说我提供一个热反馈的调光端口，你只要外加一个NTC热电阻，这样子的话，你把温度设定到65度、75度甚至80度的时候，把输出电流降低，让我们的降低范围一般是在50%-100%这个范围内。这个就是说可以很方便的有LED灯的保护功能。


刚才说到的7万小时的设计寿命，我给大家解释一下，大家知道LED灯是有LED芯片驱动器还有三大部分组成。这三个部分就组成了一个系统就是一个完整的LED灯，这个的稳定性是由它最薄弱的环节来决定的，我记得大概3年前，大家对LED驱动的认识可能就是说还是还不太够，我只要能够把它点亮就OK了。我知道早期国内做LED驱动卖的很火，为什么价格便宜？可是当你使用了半年一年以后你就会觉得，原来便宜的LED驱动器它的寿命还是比较短的。我们知道设计一个高效率的LED照明是需要一个高寿命或者长寿命的LED驱动，因为你知道现在LED灯的寿命现在两大公司配一个东西基本上说是5万小时以上的LED寿命。如果我的驱动只是做到5000小时或者一万小时，你说这个灯那有什么意义呢？没有意义。所以说LED灯的驱动，我们现在也是把它的寿命设计为7万小时。

我们知道其实看很多数据手册都有这个指标叫做平均无故障时间，这个是一个计算值来的，而并不是测试得来的。就是说通过你的驱动包含的器件，根据单个器件的计算综和得出的计算值，而我们RECOM的设计使用寿命7万小时这个值，我们是测试出来的。我们在奥地利自己的环境实验室进行测试，我们通过加速老化来测试我的产品在寿命这块能够满足一个什么标准，我们自己提出，我们自己额外的指标就是设计使用寿命。我们通过不断的测试得出所有的AC/DC的LED驱动，我们都把它定在7万小时。就是说这些是为什么我们会给我所有的LED驱动器都提供5年品质保证，这就是我们自己的依据，这不是空口说的。我知道很多说没有关系，你说你要两年保证、三年保证我给你，你要9年我也可以给你。为什么？因为我也不知道我9年以后在哪里，我的公司9年以后是不是还在。大家知道我们RECOM在电源行业已经有超过35年的历史，我们不是说做一两年就跑掉的。


刚才我所说的有关RECOM LED驱动的几大特点，我们的产品5年品质保证是一个特点，我们提供一个高品质一个合理的价格。我们的产品都有UL或者EN验证，产品灵活度高，不管是要做景观灯、展台灯或者喜堂灯或者其他，我们的应用都很灵活。我们有强大的产品技术支持，在中国区这边我们就有三个FAE，我是其中一个负责南中国这边的，包括销售和技术。

我们RECOM的驱动还有一个特点就是说，其实它能够帮客户帮我们的客户节省时间。为什么？大家都知道，其实做LED每次客户给你单子都是很急，当然可能 给你一张新的单子要求你一个月交货，假设你现在才开始给它设计驱动的话，我相信谁也做不到谁也不能完成的任务。但是你要找一个现成的模块供应商，你只需要 买回来就用，这样子我相信你整个时间整个设计周期会大大缩短，对你产品投放市场的时间可以有一个很明显的缩短。

    OK，我今天就为大家讲这么多。大家有没有什么问题？好，谢谢大家！
