拆解平板电脑 神秘芯片大起底

中心议题：
    *  拆解平板电脑XOOM

说起平板电脑的芯片，不少人想起的就是CPU、GPU、内存这些大家耳熟能详的芯片。这些芯片的确重要，可光靠它们平板还是没办法工作。想要平板正常工作，还需要更多的电路和芯片才可以。那么平板有哪些芯片？这些芯片是干啥用的呢？让我们通过XOOM的拆机图来一探究竟。

摩托罗拉XOOM上的芯片

一、电源芯片
　　
对于平板电脑来说，电源的控制是相当重要的，因此XOOM使用了一片半的芯片来完成这一任务。首先就是对电压的转换，要知道，平板的电池和外接的电源适配器只能提供单一的电压，二平板电路内部各芯片所需要的电压是不一样的，因此，要依靠电源转换芯片来完成多电压的提供，在XOOM上，使用直流电压转换芯片Texas Instruments 54331，这一芯片的任务就是将额外提供一组3.3V，也就是芯片通用的接口电压。别看这一芯片小，但它的最高输出电流可是高达3A，而其使用的开关转换方式，更让其转换效率达到90%。

同时XOOM还使用了CPCAP 2.2TC22进行电源管理，啥是电源管理呢，通俗的说，就是根据各芯片的工作状态，调整其供电，比如说，CPU的负荷低了，那就降点电压省点电，WiFi不工作了，那就让它低压待机，整机闲置很久了，那就关掉屏幕，让其他芯片进入休眠状态。另外，电源管理芯片还要控制电池充电，弱电警报等等与电源供给有关的事。电源管理对平板可是非常重要的噢，要是没了它，平板里的电路都全速工作着，那平板的使用时间，至少降低一半。

不过，电源管理只是CPCAP 2.2TC22的一半任务，作为一片SOC（片上系统）芯片，CPCAP 2.2TC22还承担着音频输出和转换，端口数据处理和接受等任务。幸亏这芯片功能强大，否则平板上还得多几片芯片呢。三星GALAXY Tab上使用的电源管理芯片Max8998可比CPCAP 2.2TC22要小得多，不过吧，它的任务也要单纯一些，纯粹的电源管理，没有音频编解码的功能，所以，GALAXY Tab还使用了一块音频编解码芯片WM8994E。

XOOM的DC转换芯片Texas Instruments 54331与电源多功能SOC芯片CPCAP 2.2TC22
　　

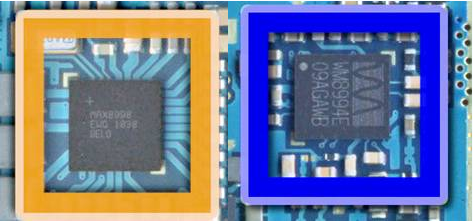

GALAXY Tab的电源管理芯片Max8998比CPCAP 2.2TC22要小得多，由于没有音频编解码的功能，所以还使用了一块音频编解码芯片WM8994E


二、蓝牙芯片


XOOM的WiFi、蓝牙2.1和FM调频芯片Broadcom BCM4329，与AGPS芯片Broadcom BCM4750

Sony Tablet S的WiFi蓝牙芯片以及GPS芯片

无线应用是平板的灵魂，因此，尽管现在的芯片整合了多种功能，平板中的无线芯片数量还是不少，XOOM中，与无线相关的芯片就有四片，其中，Broadcom BCM4329不仅支持802.11N标准的Wi-fi，2.1版本的蓝牙，还支持调频收音功能。同时，它还支持蓝牙与WI－fi共用天线，这样，平板就可以省下一根天线。而Broadcom BCM4750则是一款支持A-GPS的定位芯片，用于平板的定位功能。

Sony Tablet S在WiFi蓝牙2.1功能方面也采用了单芯片，由村田制作所生产的LBEE69QSYC，而GPS芯片则采用了Ublox的UBX-G6010-ST，这两种芯片在平板上的应用是比较少的，但其性能也相当不错。



三、基带芯片


XOOM的基带芯片Qualcomm MDM6600与射频功率管理芯片Qualcomm PM8028

为了支持3G上网，XOOM中还使用了Qualcomm MDM6600基带芯片，对于平板来说，由于其基本上不需要语音电话功能，因此，平板电脑中的基带芯片作用就是进行3G上网时的编解码，也就是说，接受时，把网络信号从3G信号中剥离出来，而发射时，则将网络信号编译为3G信号。而Qualcomm MDM6600最高支持上行速度14.4 Mbps HSPA+。而Qualcomm PM8028的主要作用则是根据当前信号的强度，自动调整无线发射功率，这样，既可以减少整机耗电量，又避免过强的信号对使用者的伤害。



四、传感器


XOOM的AKM 8975 电子罗盘与KXTF9加速/重力传感器

GALAXY Tab的电子陀螺仪芯片AGDL 2034 N2GDC

传感器对于平板的应用有很大意义，在XOOM中，使用了两个主要的传感器，其中AKM8975是电子罗盘传感器，在与GPS配合使用时，电子罗盘能够更好的让使用者确定方向，增强定位效果，而KXTF9加速/重力传感器的作用大家都很熟悉了，平板的屏幕自动旋转，各种重力游戏和运动游戏，可是少不了它。

在传感器上，三星GALAXY Tab使用的是电子陀螺仪芯片AGDL 2034 N2GDC，其传感原理和iPad、iPhone是一样的，它不仅可以传感重力、加速度和电子罗盘的定位作用，还能感知人体的移动方向和角度，这样就让平板有更好的传感功能。



五、CPU与存储器


XOOM的NVIDIA Tegra 2和内存


ipad2的A5芯片，面积比Tegra 2的两倍还大

XOOM的东芝THGBM2G8D8FBA1B NAND 闪存

XOOM的4KB系统内可编程闪存微控制器和Hynix H8BCSOQG0MMR内存

到了大家最熟悉的CPU与存储器了，XOOM中的NVIDIA Tegra 2和内存大家都很熟悉了，不解释，但要注意噢，XOOM中的存储器可不止这一处噢，另外还有三处存储器，它们的作用可是不一样的噢，其一为东芝THGBM2G8D8FBA1B NAND 闪存，这个闪存构成了XOOM中的32GB的固态硬盘，负责存储平板中的数据。而Atmel TINY45 8位 RISC架构，4KB系统内可编程闪存微控制器则相当于电脑中的BIOS，其内部存储的是平板启动时最基本的数据和代码。至于Qualcomm MDM6600芯片边上的Hynix H8BCSOQG0MMR内存，则是配合基带处理器，负责存储编解码时所产生的大量数据。

iPad 2使用的A5处理器，其核心面积是122平方毫米，而NVIDIA Tegra 2的核心面积只有49平方毫米。同是Cortex-A9双核处理器，差距咋就那么大呢？首先，A5采用的是45nm技术生产，而Tegra 2使用的是40nm技术。更重要的是A5的显卡芯片更复杂，它采用了Imagination Technologies公司的PowerVR SGX543双核显示芯片，而NVIDIA的Tegra 2却使用了自己的Geforce显示芯片。大显卡加上稍显落后的制程，让A5的芯片面积大了不少。

六、触控板控制芯片

XOOM使用了电容式触控板，为保证触控精度，XOOM使用了三片Atmel  MXT154触控传感芯片，为保证触控精度，这三片传感芯片对屏幕进行分区传感，感应屏幕不同部位的触控信号。而这些传感信号在被收集后，传入Atmel  MXT1386触摸控制芯片中，对传感信号进行识别和处理，以完成触控操作的识别，Atmel  MXT1386控制芯片的功能还是很强大的噢，它最大支持15.6寸屏幕，完成对四片MXT154传感芯片的信号处理，同时，还支持15点的多点触摸操作。

尽管使用的芯片不同，但Tablet S的触控架构与XOOM并无二致，都是电容触控。只不过Tablet S采用了三片CY8CTMA375作为分区触控传感芯片，而触控的信号送入CY8CTMA395进行触控处理。

XOOM的Atmel MXT1386触摸控制芯片

Tablet S采用了三片CY8CTMA375作为分区触控传感芯片
