探讨基于LT3598驱动器的多串LED背光源应用方案

中心议题：
    *  LT3598的典型应用
    *  分析基于LT3598驱动器的多串LED背光源应用方案
解决方案：
    *  采用LT3598 作为LED驱动器
    *  通过设置TSET 引脚电压来限制LT3598 的内部结温
    *  把未使用的LED引脚连接至VOUT 来将它们停用

一个电感器、一个 IC、一串 LED，这就是构建一款用于 LCD 显示器背光源的升压型LED驱动器的传统方式。尽管对于那些只需要几串LED 的小型LCD 显示器而言这是一种非常合乎需要的解决方案，但在较大的显示器当中，控制器 IC 和电感器的数目将以倍数地增加，从而使成本开支和PCB 面积要求也是节节攀升。在人们竞相采用坚固且具有出众频谱特性的LED来替代中等尺寸明亮显示器中的 CCFL 之过程中，这是一个重大的障碍。
　　
需要一种更好的驱动器以使 LED 背光源的成本和复杂性与CCFL大致相当。通过以高达每串30mA 的电流来驱动6串各由10个LED 组成的LED串，LT3598 满足了上述要求。该器件还具有一个内置的电源>开关以节省空间和设计时间。效率通过一个自适应反馈环路来优化，该反馈环路负责监视所有的 LED 引脚电压，以提供一个高至正好足以点亮全部 LED 串的输出电压。即使在 VIN 高于 VOUT 的情况下，LT3598 也将继续调节 LED 电流。LED 电流降额可基于编程LED 温度(通过一个 NTC 电阻分压器或通过设置芯片结温来实现)。
　
典型应用
　　

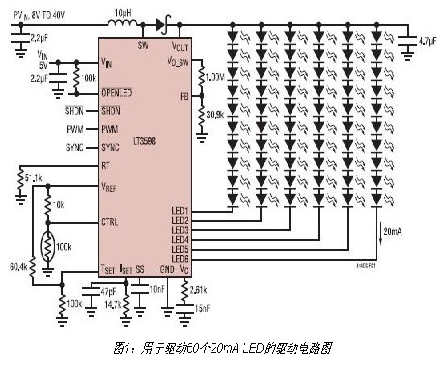

图1示出了LT3598用于驱动60 个LED 的6个信道，每串LED的电流被设置为20mA。CTRL 引脚和 PWM 引脚分别负责提供仿真调光和数字调光功能。True Color PWM 调光提供了恒定的 LED 色彩和一个 3000:1 的调光比。图2 示出了LED 串之间的±0.5% 典型电流匹配准确度，它产生了始终如一的光分布，这在大型背光源应用中是非常重要的。


　　
更多的电流
　　
对于那些每串LED 需要多于30mA 电流的应用，可以容易地通过 LT3598 多个信道的组合来提供较高的 LED 电流。图 3 示出了一种能够以高达每串 90mA 的电流来驱动两串 LED 的配置。在 125°C 结温 (最坏情况) 条件下的 1000:1 PWM 调光波形示于图 4。



　　
用于提供热保护功能的TSET 引脚
　　
可通过设置TSET 引脚电压来限制LT3598 的内部结温。当达到该温度时，如果结温继续增加，则 LED 电流将线性地减小(如图 5 所示)。这种热调整功能在高环境温度条件下提供了重要的保护作用，并允许针对典型(而不是最坏情况) 环境温度来对某种给定的应用进行优化。

　　
停用信道能力
　　
可以把未使用的LED引脚连接至VOUT 来将它们停用，这样就没有电流流入停用的信道。故障检测将忽略任何连接至VOUT 的信道。图6示出了一款具两个停用信道的应用电路，它产生了高达90% 的效率。

　　
结论
　　
LT3598 是一款具有一个内置电源开关的通用型LED驱动器，适合驱动多串LED。凭借其坚固的故障检测功能，甚至还可以提供高PWM调光比。此外，当所有的LED串均开路时，一个电压环路将调节输出电压。
