3种常用的13.56MHz解决方案【NFC标准】

发布时间:2011-09-21 阅读量:5549 来源: 我爱方案网 作者:

中心议题:
    *  移动支付标准/解决方案
解决方案:
    *  13.56MHz解决方案
    *  NXP PN512 13.56MHz无接触通信收发方案
    *  NXP MFRC530 ISO14443A无接触读卡方案


移动支付标准
随着中国手机普及率的提高,市场环境日趋成熟,移动支付发展潜力巨大,但缺乏统一的移动支付标准 始终制约着产业的发展。由于各方都想主导移动支付产业链,中国移动的2.4GHz标准与银联的13.56MHz标准两者之间仍未有定论。

在今年举行的“2011中国移动支付产业论坛”上,代晓慧表示,工信部和中国人民银行要共同制订统一的移动支付标准,推动移动支付产业的发展。

“先进统一的技术标准有利于业务的推广,我们必须制订统一的标准,才能在全国大力推广。”代晓慧说。

而张琪在接受采访时透露了移动支付标准制定的进展,“去年11月,中国人民银行、工信部、国标委的相关司局组织银联和三大电信运营商召开了移动支付工作研 讨会,会上明确了近场支付采用13.56MHz标准,2.45GHz方案仅用于封闭应用环境,不允许进入金融流通领域。”

同时,该会议明确,移动支付标准将在中国人民银行、工信部等主管部门领导下,联合产业相关方建立统一产业标准;运营商开展金融相关业务,需要向中国人民银 行申请第三方支付牌照,将金融业务剥离成立独立实体运营,中国人民银行将对市场进行检查,对不合规业务进行整改、关闭。

此外,张琪还说,新增移动支付业务试点应报中国人民银行、工信部批准后实施;在中国人民银行等主管部门领导下,成立由商业银行、银联、三大运营商及部分科 研机构组成的联合工作组,具体负责国标研制工作。

张琪认为,目前移动支付还没有非常成熟的商业运营模式,如何通过合作建立跨部门和跨行业的产业链共赢机制是移动支付快速发展的关键。

13.56MHz解决方案
1、MFRC523:非接触式读写13.56MHz通信方案

NXP公司的MFRC523是一个的高集成读/写器,用于13.56MHz频率的非接触式通信。MFRC523阅读器支持ISO/IEC 14443 A/MIFARE模式。MFRC523的内部发射器无需额外的激活电路就能够驱动读/写器天线和收发器,其中读/写器天线用于同ISO/IEC 14443 A/MIFARE卡进行通信。接收器模块为来自ISO/IEC 14443 A/MIFARE兼容卡和转发器的信号提供高效的解调和解码。该数字模块具有完全的ISO/IEC 14443A架构和误差检测(奇偶和CRC)功能。

MFRC523 可用于MIFARE 1K、MIFARE Mini以及MIFARE 4K产品,支持非接触式通信,并利用MIFARE在双方向以高达848kBd的速率传输。

MFRC523完全支持ISO/IEC 14443 B读/写器通信协议,外围器件及标准协议(如ISO/IEC 14443-4和/或IEC 14443 B防撞击标准)等可被正确执行。

需要注意NXP公司符合ISO/IEC 14443B标准的器件的使用可能会侵犯第三方专利权利。用户有责任确保拥有第三方专利许可证书。

图1 MFRC523简化方框图


图2 MFRC523典型应用框图

可提供如下主接口:
• 串行外围设备(SPI)
• 串行UART(具有依赖于引脚供电电压的电压水平)
• I2C总线接口

MFRC523主要特性
• 高度集成的模拟电路进行解调和解码响应
• 用于连接天线的缓冲输出驱动器具有最少的外部组件数
• 支持ISO/IEC 14443 A/MIFARE
• 支持ISO/IEC 14443 B读/写模式
• 根据天线尺寸和调谐,典型的读写模式下典型的工作距离达50mm
• 支持MIFARE Mini、MIFARE 1K和MIFARE 4K在读/写模式下的加密
• 支持ISO/IEC 14443 A在212 kBd、424 kBd和848 kBd时实现更高速的通信
• 支持MFIN/MFOUT
• 通过MFIN/MFOUT为连接的智能卡IC提供额外的内部电源
• 支持的主接口
- SPI最高达10 Mbit/s
- I2C总线接口在快速模式下最高达400kBd,在高速模式下可达3400kBd
- RS232串行UART最高达1228.8kBd,电压水平依赖于引脚电源电压
• FIFO缓冲器进行64字节的发送和接收
• 灵活的中断方式
• 低功耗硬复位
• 通过软件模式关机
• 可编程定时器
• 内部振荡器用于连接27.12MHz的石英晶体
• 2.5V到3.3V电源
• CRC协处理器
• 可编程I/O引脚
• 内部自检




2、NXP PN512 13.56MHz无接触通信收发方案
NXP公司的PN512是高度集成的13.56MHz无接触通信收发器,支持四种不同的工作模式:读/写模式支持ISO/IEC14443A /MIFARE和FeliCa方案以及支持ISO/IEC14443B,卡运作模式支持14443A/MIFARE和FeliCa方案和支持NFCIP- 1模式.下面介绍PN512方框图, ISO/IEC14443A/MIFARE和FeliCa读/写模式通信框图, 共同读/写选通与主控制器连接框图以及典型应用电路图.




图3 PN512方框图

图4 PN512 ISO/IEC14443A/MIFARE读/写模式通信框图


图5 PN512 FeliCa读/写模式通信框图


图6 PN512共同读/写选通与主控制器连接框图


图7 PN512典型应用电路图




3、NXP MFRC530 ISO14443A无接触读卡方案
NXP公司的MFRC530支持ISO14443A通信方案所有层面的高度集成的13.56MHz无接触通信的读卡器IC,它采用杰出的调制和解调技术, 内部的发送器能驱动接近100毫米距离的天线,接收器则能有效地实现对来自ISO14443A兼容的转发器信号进行解调,数据速率高达424k波特.下文介绍了MFRC530方框图, 接收器电路框图, 定时器模块框图,以及与微处理器的连接框图和典型应用电路图.

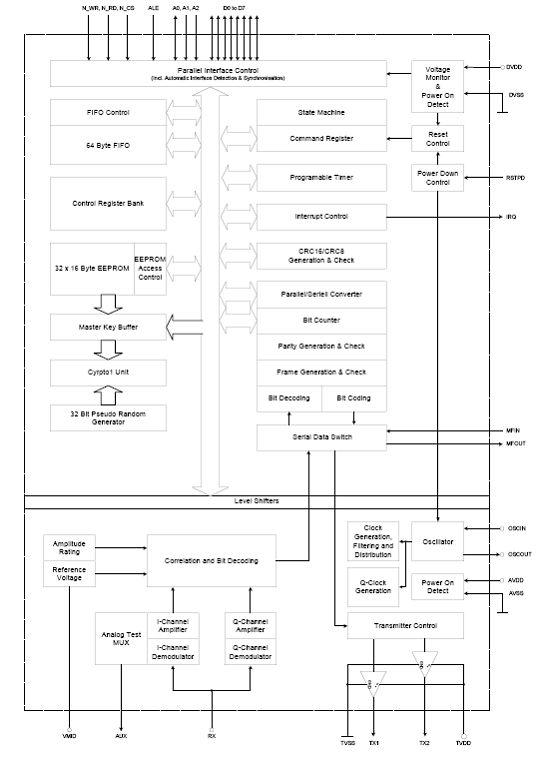

图8 MF RC530方框图


图9 MF RC530接收器电路框图


图10 MF RC530定时器模块框图


图11 MF RC530带共同读/写选通的与微处理器的连接框图


图12 MF RC530单独读/写选通的与微处理器的连接框图


图13 MF RC530带直接匹配天线的应用电路图
