【工业开发者论坛精彩笔录】嵌入式智能 实现智能能源

发布时间:2011-09-6 阅读量:4653 来源: 发布人:

中心议题:
     * 2011西部工业开发者论坛精彩笔录

本文整理自Microchip Technology公司技术工程师殷俊国在
2011西部工业开发者论坛上的演讲。

现在大家每天和同事、朋友聊天,可能都会讲到新能源、智能能源,因为能源的压力已经深深的影响到我们每个人了,大家都能感受得到。我们看一下Microchip在这方面提供了哪些应用,以及哪些资源,可以让大家实现这方面的理想,想法。我们看什么是智能能源?以前的能源是不是智能能源呢?现在为什么称之为智能能源?我们看一下它怎么定义的,智能能源是以电子和电子技术形式在能源生成、分配和消耗环节纳入智能因素,提高成本效益、能源效率的生态效益。我们现在常用的一些能源,比方说煤炭、石油、天然气以及核电,根据地球上的资源测算一下,如果我们还使用煤炭的话,也只能再使用250年;石油也只能是再用40年的时间;用核能的话,可能还需要200年,中国的核原料其实并不是很富足;天然气可能还有60年的使用时间。从这些数字可以看到,其实我们对能源的需求非常大,使用再生能源的紧迫感,我们每个人都可以从身边感受到。这种芯片的制造厂商、分销商以及在座的电子设计者,可能不太能开发出新的能源。但是我们可以用我们的技术实力、技术资源,尽量减少使用能源,这样也会让我们使用能源的时间变长一点。我们可以看一下,如果产生更多的再生能源,传统的能源已经很有限了,可以开发的能源已经不是很多了。我们可以引用新型的再生能源,比方说太阳能。因为西安可能要打造一个太阳能的产业基地,所以在西安的研发工程师可能最早感受到,我们对太阳能、新的逆变智能、逆变产品知识的渴求非常紧迫。还有风能,西北这个地方非常适合使用风能。除此之外,政府也可以做一些措施,政府的一些规定,比方说室内空调不能高于多少,灯光不能超过多少亮度,这些也是可以节约能源的。还有技术的进步,以及技术进步给新能源的利用带来什么优势。

我们看一下能源的管理,利用嵌入式智能进行创新的时候,首先看到的就是能源的管理。比如说智能能源是如何管理的,我们要高效率的管理这些能源,在现今的基础上增加更多的设备以及更好更高效的设备。其次,我们要管理能源的利用高峰,还可以进行一些巨大的技术投入。还有就是比新能源更廉价更快捷,我们在这些方面做更新,比我们开发一个新能源更快捷,而且技术上更廉价。

目前,我们家里每天用的三表——气表、水表、电表,也是管理能源的一个方式。但在整个能源链里面,仪表类仅仅是是这整个冰山的一角。我们还有很多智能的产品、技术和方案可以用来实现智能能源,比如说恒温器、能源的监控、电动汽车、太阳能、风能,这些都可以用智能的产品来管理。







对于能源的管理,有几个关键的技术。首先,要管理能源,需要一个人际界面。要知道这个时候机器以及它的探测设备给我们返回的一些信息,我们要输入一些参数,输入一些时间段的参数,这时候就需要一个人际界面。之前我们可能会用到数码管,现在随着我们对视觉的要求越来越高,我们可能会用到彩屏,另外就是触摸技术。现在我们大家用得最多的苹果的iPhone上,以及手机上都是用触摸屏了。还有通信,不管是有线的还是无线的,我们要知道随时哪一个结点,哪一个能源产生和利用结点的信息我们都要集中到中央处理器,以及中央控制室里来。所以我们要及时的观察修改观测这些内容。这些技术的实现都要一些创新的单片机、MCU、DSP、LPD,都要比以前更好,效率更高,能源需要更低的一些MCU来实现。除此之外,性能更高的还有外设,比方说通信、ADC和DEC,这些外设都需要是一些更好的,更新的适用这种技术的一些外设。除MCU以外,我们可能还需要一些更低的模拟产品,以及存储产品。










下面我简短的根据能源的利用分几个Topic,一个电源效率,第二个是智能能源的监控,第三个是采用图形化和触摸传感的用户界面,第四个是嵌入式连接,第五个是在里面增加USB。USB是连接里面的一部分,只是它是短距离的速度更快的连接。最后再给大家介绍一下Microchip  IDE的集成开发环境以及工具。

电源设计的效率,就是我们刚才讲的,要选一个超低功耗的MCU,选择一个超低功耗的外围设备。看一个简单的例子,以前我们用一个MCU,MCU的电压都是2点几伏,而Microchip最高产品都是2伏以上才工作。所以用一节电池的时候可能不能让MCU工作,因为电池的电压只有0.5伏,这时候就需要DCDC升压。如果DCDC升压的效率更高一些,而工作的电压更低一些,是不是可以让这个电池的电压里面的电量释放的更多一些?







这里有一个芯片叫MCP1624,这个芯片只要有0.36伏就可以启动工作了。一节电池就可以为一个小的便携式的或者低控的设备提供能源,这样我们就省了一个电池。像这种Microchip的DCDC升压器,以及其他厂家效率更高电压更低的DCDC升压器,可以使用耿绍的电池,当然也更加环保,而且这种产品的价格也非常低,它适合2.5V-5.5V稳定输出的电压,最小是.35V-1.8V的输出电压。电压大于0.35V时,这个DCDC就可以工作了,就可以为后续输出2V-5V的恒定电压。









刚才说的是能源的利用,现在我们讲一下能源的搜集,其实社会上有一种新的能源搜集方式。能源不仅仅是电池,我们身边很多地方可能都有能源,比方说光、震动、温度等。现在很多国家都把很大的精力投入温度的转换,我们把一个很小的东西贴到身上,这个东西就可以从我们身体源源不断的吸收热量,转化成电能,来为我们身上所带的某些便携式设备提供能源。这些技术很多国家都在研究,都在开发。我了解到,现在市面上有一种运动鞋,在跑步的时候是不需要给它加电池的,它可以把一些信息记录在鞋子里面的一些小芯片里,我们通过有线或者无线的东西就可以把跑步的时候,我们的跑步频率、我们的脚的压力等这些信息传输进来。从这些信息我们就可以知道我们身体的状况,我们是不是肥胖,我们在跑步的过程中是不是有些心率或者血压的变化,这些信息也可以给我们健康性的医疗提供一些参考。我们知道现在空间中很多不同频率的一些频率,其实,这些频率我们可以搜集和利用。举一个很简单的例子,当你拿着车钥匙在路边走的时候,其实有很多车给你发射射频,只是拥有和我相同的密码的车子才会响应。车钥匙这一路上都在不停的接受这些能源,我们可以把这些能源搜集起来。当然实现这些能量的搜集需要很多模拟器件,以及很多能量的感应产品来做到这一点。

搭建一个能量收集框图的话,主要模块无非这几种。第一个我们首先想到的还是MCU,因为没有MCU,我们没有办法进行逻辑判断,是吸收能源还是释放能源。接下来就是环境中的能源,声能、光能、热能、电波这些都可以作为能源。能量搜集以及能量的存储与管理,还有低功耗的一方会记录我们这些信息。再一个传感器,传感器在这里一定用得到。比如,热能搜集的时候,热量可能会很高,这时我们有必要对MCU以及对外围所有的电路做一些选择。最后是传送,这些能量一旦吸收到了,达到了可以利用的条件的时候,要给我们一个信息,不管是通过显示的方式还是通过无线的方式,我们一定要知道这个信息,否则我们不知道这个东能量可不可以用。这就是一个简单的能量搜集的逻辑框图。我相信不久的将来,这种产品就会在我们身边出现。









这里是一个智能能源的管理,这里是一个小区,能源产生的地方,家庭的住户,可能还有太阳能电池板这些,都可以形成能源的循环。我们看在这里面我们能做什么东西。







传感器,对任何东西进行测量和控制的时候,一定要有传感器,因为我们要感知它。这种传感器可能有压力、温度、声光、频率的等等。传感器的信息过来以后,信号可能有两种,一种是模拟信号,另一种是数字信号。如果是模拟信号,我们需要怎么测量?可能需要一帮模拟的东西包括数字的东西,可能用的是ADC。此外还有电能的一些计算。再后面就是一些控制,比方说存储,以及切断,电量的使用,还有无线通信或者有线通信,以及人机界面。

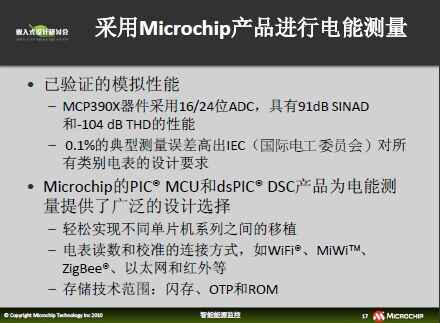

最简单的一个例子就是家庭的电表,我们每家可能都有一个电表,电表有些是没有通信功能的,也有些电表是有通信功能的。将来的电表我们可以设计,什么时候用电的时候蓄电,在用电高的时候可以少用电,这些产品以后都会陆陆续续推出。如果采用Microchip的产品进行电能的测量,我们推出了一个非常好的MCU,还有几个非常好的AD转换器。在模拟前端,我们可能用MCP390X、3901、3909、3905、3906去做AD前端的采样,这些测电压电流的精度都比较高。







这是3901的一个模拟前端设计,技术非常尖端,就是两路的带PDA的采样,它的速度非常快,位数非常高。最低也是16位的AD采样,而且都是差分输入,非常适合这种电能的测量。







还有一个就是我们的MCU,这个是18F8CJ22。这个MCU在普通的MCU里面集成了一颗AD采样的模拟前端。这个前端AD采样的位数是从16位到24位,我们还可以自行选择的。我们可以动态的配制它,如果电流很小,16位的采样已经不够了,我们可以扩展到18位。如果电流比较大,我们也没必要用18位的采样,可以用16位的采样。而且内部还有自己的PDA,我们可以随时调控它的放大。










除此之外,内部可能还有一些其他的通信模块,以及外设来支持芯片的设计。前面讲的是前端的一些采集,现在讲的就是人机界面。如果是一个黑盒子放在这里,我们过来看谁也不知道是什么。但是我必须要知道这个系统是干什么的,它随时的一些数据是怎么样的,以及我们给它输入一些指令的时候,我们从什么地方输入。这里就牵扯到人机界面,因为人的要求是越来越高,之前是红色的数码管再加几个按键,别人看根本不知道的一些代码就代表了某些参数。后来我们涉及到LCD,那种代码是的LCD,因为LCD的功耗很低,而且它可以显示的内容越来越多。但是它是黑白的,而且显示的东西不可以随即变化,是定制的。再后来我们用到点阵式的,现在黑白的点阵式已经不满足我的要求了,现在我们用彩屏的。在彩屏上加一些触摸的,就不需要外部加按键了,我们在屏幕上就可以进行操作。Microchip为这些技术提供了解决方案。之前大家设计的时候可能会用到一个MCU加一个TFT的玻璃瓶,中间一定加一个驱动芯片。现在Microchip把这个驱动芯片集成到MCU里面去了,也就是你只需要一个Microchip和一个2GB的通讯的玻璃瓶就可以实现QVG、TFT的显示,非常简单。成本也非常低,实践起来也很容易。硬件越来越少,我们存在错误的纪律也就越来越少。我们实现起来也就更快更方便。这个芯片我们现在只出了一个PIC 24FJ  DA系列的,是16位的MCU加上一个640×480的TFT的显示驱动器。除了硬件以外,Microchip还提供了完整的一套软件,可以实现三维动画、按键、汉字,当然字体是各种各样都可以。用我们的软件库,你不需要做其他事情,只要写应用代码就可以实现了。

























下面看一下嵌入式的连接,嵌入式的连接大家用的比较多的可能是串口,当然现在工程师可能已经过了这个阶段。后面用的最远一点是USB,大家如果想设计以太网,我不知道现在有些工程师会不会觉得很困难。之前大家想以太网就想到驱动芯片,就是台式机电脑里面的100多卷的芯片,我们还要装一个网卡。现在Microchip已经把它做的非常小了,非常适合嵌入式的应用。我们看一下,这里是有线的,还有无线的,无线的就是通过Wi-Fi。我们看一下Microchip提供了什么,Microchip提供了单独的以太网的控制芯片,那只有28管脚的,10M的,我们把这个芯片移植到MCU里面去了。外面只需要加几个49欧姆的电阻,再加几个水晶头,里面当然带隔离电器的,就可以设计以太网了。你只要把它下载进去,初步的设计就完成了,你可以在这个基础上设计应用的东西,把有用的东西传输进去就OK了,非常方便。

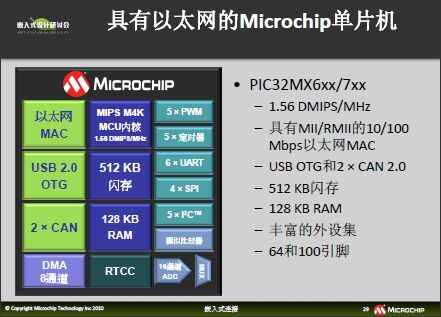

我们还推出了32位单片机,32位单片机里面像6XX/7XX已经集成了百M和10M的自身的以太网。当然这里面也集成了USB的传输网,以及USB的控制器。这个USB还可以实现OTG的方式。







除此之外我们还设计了很多Wi-Fi,我们知道大家设计Wi-Fi的时候,重大难点就是无线的部分,因为天线很难设计,天线配套里面内部一些电容以及一些小的电阻频率都非常不好设计。Microchip为了让大家更好的应用,给大家做了一个模块,这个模块大小和一块钱的硬币一样,外围已经放好沿脚了,非常薄非常小,直接放到板子上作为一个芯片用就OK了。我们这种模块已经经过了ETSI、IC、FCC这种测试,也就是说用我们模块的产品直接卖到国外去是没有问题的。而且我们已经替大家申请了它在全球的代码,你可以用这个来生产你们的产品,也是没有问题的。















除此以外还有一个芯片我想给大家介绍一下,就是我们的MAC地址芯片,这个芯片只有三个管脚到6个管脚,这是一方,里面存了全球唯一的MAC地址。







USB我不想多说,我想给大家介绍一下MCU的产品。我们的协议栈,以太网的协议栈、USB协议栈,在我们的网站上都有提供,大家可以下载下来学习,都是C语言的代码,读起来以及学习起来都非常容易。这里是我们的开发工具。Microchip为了大家更好的使用Microchip的MCU,我们已经给大家开发了很多的开发工具,除此之外,Microchip还在全国15个城市,每个Office都设立了一个技术培训中心,大家感兴趣的话可以和朋友到我们公司来,我们提供一些开发板以及笔记本、资源给大家学习Microchip的一些应用。这些应用非常容易学些,非常容易上手。就这么多,大家有没有问题?没有问题的话我这个话题就结束了。稍微耽误了下面一点时间。

本文整理自2011西部工业开发者论坛的演讲内容,欲了解更多详细信息请访问www.52solution.com/data/datainfo/id/5166
