在网上泡了很久,看到很多朋友在自己的车上安装了DVD等影音娱乐方面的先进设备,自己的手也有些闲不住了.目前,车载电脑成了车载的主流配置,我想:我们的同悦车,在同价位当中也算是位居其上者,何不也整个车载电脑上去,让他的档次再一次得到提升呢?

买个现成的车载电脑,少则要2000元,多则我也不知道了。本着节约开支，完善功能的原则，想起家中床底下还有一个几年前退役的旧电脑，何不拿出来试一下，看看能不能用在车载上作为车载电脑用呢？

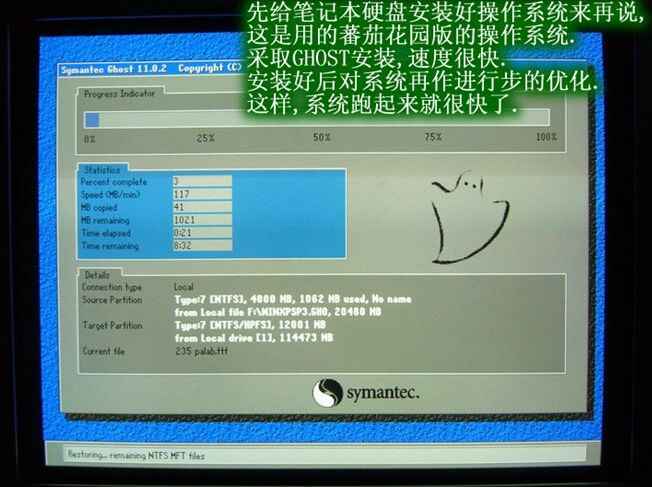

根据网上的介绍，车载电脑不在配置多高，只要稳定性好就行。反正就是放放歌曲、看看电影什么的，比起自己进行图片制作、网站制作，那是简单多了，应该可以利用起来的。于是乎，移床取出电脑来，于是有了下边的一系列操作过程与各位车友们分享。

下边是刚刚用PS制作出来的我自己的车载电脑系统的安装说明图:









































我这儿使用的电源是沿用标准的ATX电源架构上增加稳定电源和汽车电池电压管理等多种保护功能。主要适用于车载电脑系统和工控电脑系统以及其他需要直流电源供电的电脑系统。

# 功能特点输入电压范围：DC 6.5-24V（10V-14V输出最大功率）。 平均70W峰值功率达120W，可以带动Pentium Mobile\VIA\等常用车载电脑用主板。效率90%以上，发热量少。平均功率100W，峰值功率达150W，可以带动普通主板。效率87%以上。
# 可设定的智能控制模块，可作开机启动时间、关机时间、高压、低压检测阀值、触发启动等多项设定。
# 输入欠压、过压、反向保护功能。
# 输出欠压、过压、过载保护功能。
# PW_OK和PS_ON信号。
# 支持多种工作模式功能。支持标准的ATX电源模式
# 连线采用接插式，以便适用于各种主板，利于布线和取舍，提供主板标准20PIN插座，4PIN硬盘插座，信号线，输入插座。
# 低干扰，
# 外形尺寸：115mm*45mm*23mm

使用和操作
电源设计有两级可靠性很高的开机开关，但为确保使用的安全，使用时请外接10A-20A保险丝。
电源使用先锋电源管理软件进行设置，可按使用要求自行设置工作参数，避免经常主机的非正常关闭导致系统崩溃。

缺省设置：
ACC OFF 状态开机：  关
ACC ON 自动开机：  开
ACC ON 自动开机延时：  10秒，  （可设置范围5-255秒）
ACC OFF 自动关机延时：  30秒， （可设置范围10-255秒）
低压 自动关机延时：  10秒， （可设置范围10-255秒）
低压阀值：  11V：（可设置范围10V-13V）

接线要点：
1、   12V 和 GND 输入请使用随机所配的电源线。
2、   在车用模式，ACC 线必须连接。 家用模式请跳接J2-1 & J2-2。

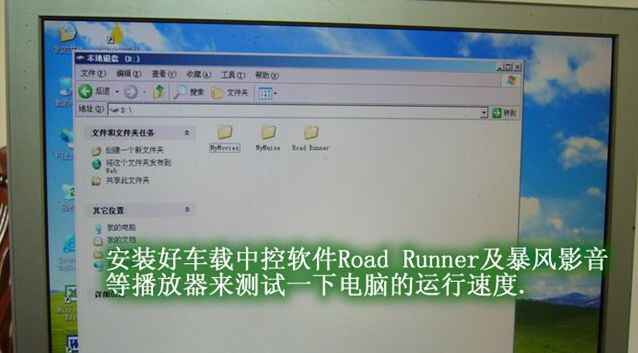

把测试好的所以的驱动板安装上去固定好，再把所有的连接线和屏幕的排线接好。





现在剩下来的工作就是等有时间去4S店请那儿的电工朋友帮我走一下线了。 后继工作还有很多：连接音频和功放、加装GPS导航系统、倒车后视系统、车辆故障系统等，这都是按自己的需要而定。只要买好设备连接一下就是了，很简单的活,整个车载电脑DIY过程最关键的就是主机的DIY和显示屏的DIY两个重要环节。其他的都是连线的问题，没什么很多的技术含量。

下图是完成之后的作品









物料清单如下：
