昨天写得太匆忙了，闲着有空写一下昨天那篇文章的前传。
从根本上而言，充电可分为以下的三个方面：
.jpg)
以上的三种模式，分为交流和直流两种，最大基数的充电是以交流为主的，而直流快速充电是作为紧急的方法。在国外来看，在家充电将会占到相当大的一个百分比。

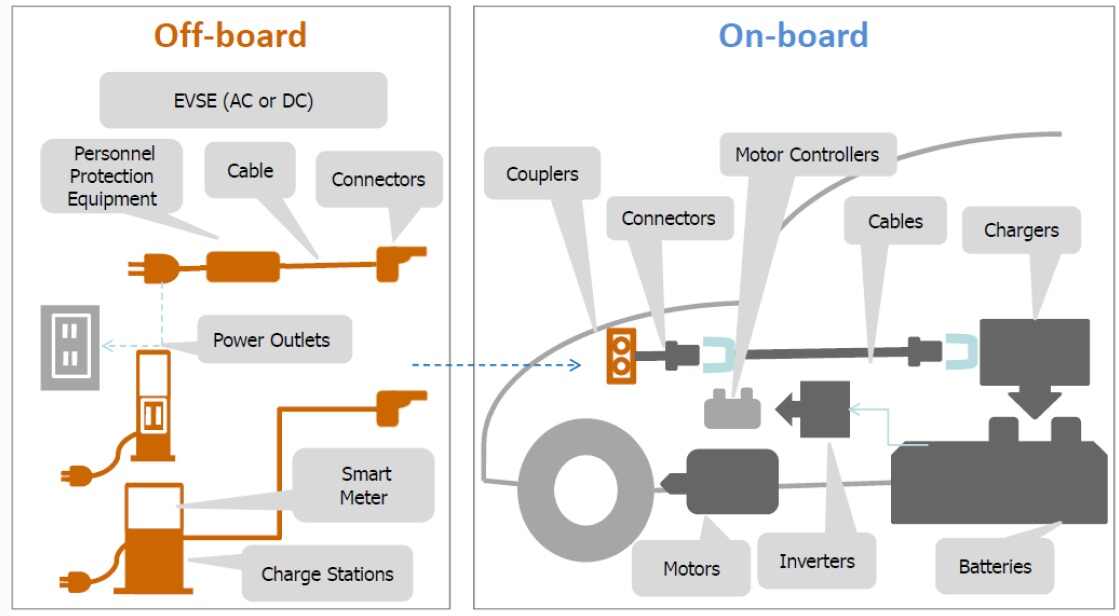

与之对应的充电过程的结构，可以按照以下的结构来说明：
.jpg)
各种不同的方式可由下图表示：
.jpg)
每个部分其实牵涉到了很多的法规，在后一篇文章中将详细的进行介绍。
先谈谈世界的电网的情况，有两张图很好的介绍了情况：
配电网结构
.jpg)
基本电压和频率
.jpg)
