5分钟搞定复杂系统电源配置

中心议题：
         *配置电源设计

在设备运行过程中，怎样才能确保供电安全？

设备需要特殊电压、功率支持，空间又有限，该怎么办？

在研发过程中设备需要低电压、大电流支持，复杂的供电系统如何设计？

这些问题都在5分钟内搞定，你相信吗？

在此，向大家推荐一个只需要5分钟就可以搞定复杂系统电源配置的高品质配置电源品牌---Excelsys。

Excelsys是全球领先的配置电源设计、制造企业，总部设在爱尔兰，产品主要应用于医疗、照明、军事等领域，尤其在工业、医疗设备方面应用非常广泛。目前公司的产品涵盖200W-1450W功率区间几乎所有应用范围，单个输出模块可调，而且可以随意进行串并联组合。拥有业界领先的超小体积、高性价比、高可靠性、高效率。下面就让我们来了解一下该品牌的产品。
该公司配置类电源产品由两部分组成。

一是机壳（powerPacs）。作用是将全范围输入的市电进行整流及PFC功率因素校正，输出360V直流电压。目前机壳有两个大类9个系列的产品可供选择，两类产品分别提供4插槽封装和6插槽封装，4插槽输出功率范围为200W-750W，6插槽输出功率范围为400W-1340W，9个系列分别涵盖普通应用、低噪音、高温、医疗认证、震动、远程控制等不同应用。

二是模块(powerMods)。标准安装件可直接安装在机壳上，可以选择单路或双路不同的直流输出组合，有7种不同输出电压和功率可供选择，输出可在1.5V-58V之间进行调节，且模块间可以串并联任意组合，方便组成各种特殊应用的系统，非常方便。

该产品的配置选型非常简单，只需先确定设备的总体功率需求和适用条件，选定机壳，然后根据设备中某些组件的供电需求选配模块，工程师只需要5分钟即可确定设备电源方案，简单高效。减少研发投入，加快设备投产时间。

下面就给大家介绍几个中电华星客户的实际应用案例。

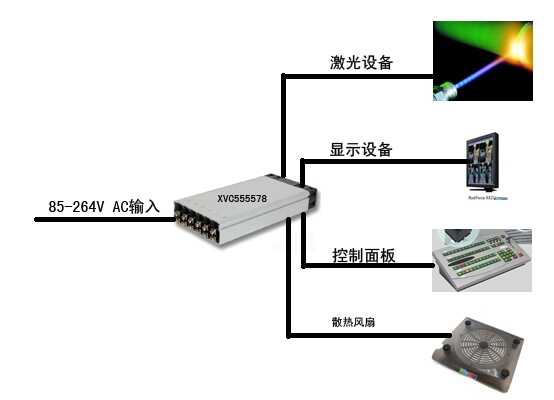

1、普通医用激光修复设备。

设备总功率约为1100W，满足医疗设备认证，需要四组不同直流输出，首先是大电流的48V、20A用于激光设备， 其次需要一个18V用于LCD显示器，再次需要一个5V用于控制面板，最后还需要一个12V用于系统散热风扇。这个客户找了很多品牌的产品都无法定型，因为电源系统太复杂，价格太高，占用的空间太大，最后他选择了Excelsys，在40.5mm*260mm*127mm（1U高）的封装内解决了问题。

首先，他选择了一个Xvite系列XVD机壳，最大输出功率1200W，满足医疗认证和隔离电压要求，模块方面他选择4个Xg5模块并联输出48V、24A(MAX)用于激光， 1个Xg7模块将输出电压调至18V用于LCD显示器，1个Xg8模块将输出电压分别调至5V和12V用于控制面板和散热风扇。选型为XVD555578。一台复杂的医疗设备电源方案确定，非常简单。

2、高端工业设备

预计总功率需求约为1250W ，设备马达需要48V、520W电源，阀门和传感器需24V、450W的电源，控制面板需要12V供电，显示器需要18V供电。总功率需求1250W，机壳应选择XCE系列，48V、520W电源选用两个Xg5模块并联，24V、450W的电源选用两个Xg4模块并联，12V及18V供电选用一个Xg8模块供电，电源选型应为XCE554480。

3、癌症治疗设备

一台癌症治疗设备主系统需要155V的内部电压供应，且需得到医疗认证，18V的显示器，48V的马达及12V+5V的控制面板。该设备由于电压需求特殊，曾经采用的电源系统需要专门开发，相当复杂而且价格高昂，所以选择Excelsys的两个不同型号的机壳配合使用。先选择一台符合医疗设备安规标准的XMC5550的电源将三个Xg5模块串联输出一个155V的电压为设备主系统供电，其次选择一台普通工业电源XLC5780用于显示器、马达及控制面板供电。如此复杂的系统这样就搞定了，成本远低于以前的设计方案。

看到这里估计您会想了解该品牌各个系列产品的具体参数了，下面就给您介绍下。
Xlite、Xkite、Xmite、Xrite系列

Xlite系列是Excelsys公司专为工业、通信、军工等行业开发的配置类电源，所有产品均经过严格的EN60950、CSA、UL安全测试及EN5555011、EN61000、FCC等电磁防护标准，输入输出端隔离电压为3000VAC，能在40.5mm*260mm*89mm的封装（1U高）内最多提供高达750W的功率输出，提供4个不同插槽选择，最多可以选择8路不同的输出组合，输出电压1.5V-58V不等，且输出可调，效率高达89%。所有组合均可由客户按需自由配置（具体见模块选型表），非常有特点。Xkite系列参数与Xlite系列基本相似，是该系列的低噪音版本，实测全负荷运行噪音不高于54dB。该公司产品还可以针对特定的客户需求进行震动、电磁辐射、温度、认证和控制等方面的专门设计和测试，具体技术应用方案请联系中电华星技术团队。

Xmite、Xrite系列是Excelsys公司专为医疗设备设计开发的专用电源，基本参数与Xlite、Xkite系列类似。所有产品针对医疗行业要求经过严格的EN60601-1及UL2601-1安全测试及多项医疗设备电磁防护测试，输入输出端隔离电压为4000VAC，对地漏电流低于300uA,符合安规爬电距离要求。
Xcite、Xhite、Xqite、Xvite、Xzite系列

Xcite系列是Excelsys公司专为工业、通信、军工等行业开发的高功率配置类电源，所有产品均经过严格的EN60950、CSA、UL安全测试及EN55011、EN61000、FCC等电磁防护标准，输入输出端隔离电压为3000VAC，能在40.5mm*260mm*127mm的封装（1U高）内最多提供高达连续1340W，峰值1450W的功率输出，提供6个不同插槽选择，最多可选择12路不同的输出组合，输出电压1.5V-58V不等，且输出可调，输入电压220Vac时效率高达90%。所有组合均可由客户按需自由配置，非常有特点。Xhite、Xqite系列参数与Xcite系列基本相似，是该系列的高温版本和低噪音版本。Xhite系列可在-20℃到+70℃下满负荷运行，Xqite全负荷运行噪音不高于54dB。该公司产品还可以针对特定的客户需求进行震动、电磁辐射、温度、认证和控制等方面的专门设计和测试，具体技术应用方案请联系中电华星技术支持团队。

Xvite系列是Excelsys公司专为医疗设备设计开发的高功率专用电源，所有产品均经过严格的EN60601-1及UL2601-1安全测试及多项电磁防护测试，输入输出端隔离电压为4000VAC，对地漏电流低于300uA,符合安规爬电距离要求，输出功率400W到1450W不等，该系列产品最多可选择6个模块12路不同的输出组合，输出电压1.5V-58V不等，且输出可调，效率高达90%。所有组合均可由客户按需自由配置（具体见输出组合选型表）。Xzite系列基本参数与Xvite系列基本相似，是该系列的低噪音版本，实测全负荷运行噪音不高于59dB。

看到这里，您可能会问，它质量如何，价格高，供货周期长吗？

质量方面，该产品已成功为世界500强的多家设备制造商供货，质量绝对可靠。价格方面，在高品质配置类电源业界，这个品牌的产品是目前性价比最高的，还没有什么品牌能与之匹敌。供货方面，中电华星目前为该品牌产品用户准备了充足的现货XMC,XVB,XVC,XCC,XCD,Xg1-Xg8，国内可以物流时间内送达客户测试或者使用(一周内交付)。

可以毫不夸张的说，Excelsys的产品是目前配置类电源200W-1450W功率区间产品的代表，它为设备节省了设计研发投入和宝贵的部件安装空间，且低价高效。更多资料请联系该品牌中国区唯一授权代理商深圳中电华星电子技术有限公司。
