ChargerV1.2 新版开源智能充电器资料

 (原文件名:10.jpg)





1.增加快速充电功能（测试了5个电池多次充电 只有一次失误：一个电池过放 在充电30分钟出现假负压 误判了 呵呵）

2.增加参数设置（可以设置单个电池容量 所有的充电参数都是根据这个容量来配置 LCD背光设置 LED设置等）

3.继续完善电池内阻测试（虽然直流测试法缺点颇多 但是 继续改善 应该还是可以比较靠近的）

4.修整标准充电（先放完电再冲）


 (原文件名:8.jpg) 设置电池一容量


 (原文件名:9.jpg) 设置电池二容量


 (原文件名:10.jpg) 设置背光模式 设置为0 ：没按键动作N秒后 就关闭LCD背光 设置为1：背光常亮


 (原文件名:11.jpg) 设置lcd 屏幕对比度


 (原文件名:1.jpg)
曲线图 设定的是6个小时 240ma冲


 (原文件名:2.jpg) 第一次调零

Old adjust bat0 vol   12 mv

Old adjust bat1 vol    0 mv

Old adjust bat0 cur 1698 ma

Old adjust bat1 cur 1671 ma

第二次调零

Old adjust bat0 vol   12 mv

Old adjust bat1 vol    0 mv

Old adjust bat0 cur 1698 ma

Old adjust bat1 cur 1671 ma

参数还是很一致的···

俺的板子上的参数 呵呵····

每次调零

会把原先flash里面的参数读取并显示出来

1: 公开发布的第一个版本

2: 完成基本充电功能

3: 暂不支持上位机

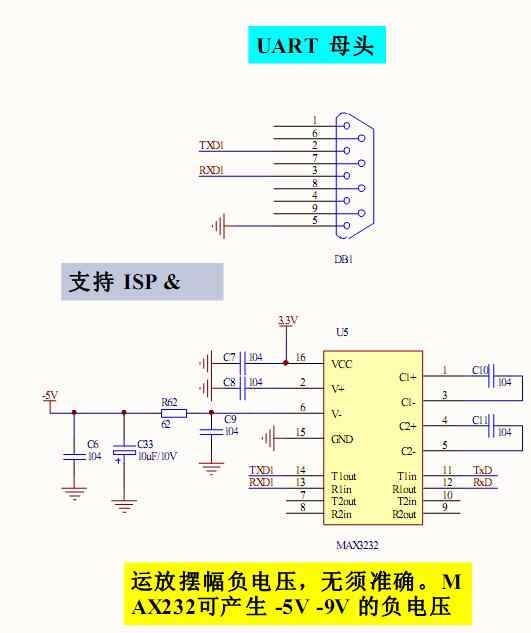

硬件介绍:

两节电池充电, 放电电路, 温度检测保护电路, LED 指示电路, 按键 LCD 人机界面电路, STM32 主控电路.




 (原文件名:4.jpg)

智能充电器绝对不仅仅是一款业余 DIY 的充电器, 他也将是一块入门级别的 STM32 开发板:

我将在这个贴子做一个全部教程, 让您从零开始学习充电器, 从您学习 STM32 , 所以你可以尽可能的放心, 即使您对 STM32 还没有任何接触, 只要您有决心, 只要有 C 语言基础, 你完全可以经过这个贴子的引导后学会智能充电器, 学会利用 STM32 开发项目:


入门篇:

智能充电器入门教程 一:  基于 MDK 创建 STM32 项目工程

智能充电器入门教程 二:  利用 ISP 软件在线下载程序
http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3703780&bbs_page_no=1&bbs_id=9999

智能充电器入门教程 三:  系统时钟 SysTick
http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3703827&bbs_id=1026

智能充电器入门教程 四:  GPIO 简单应用
http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3722459&bbs_page_no=1&bbs_id=1026

智能充电器入门教程 五:  异步串口双工通讯
http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3722598&bbs_page_no=1&bbs_id=1026

智能充电器入门教程 六:  基于 DMA 的 ADC

智能充电器入门教程 七:  Unique Device ID
http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3722804&bbs_page_no=1&bbs_id=1026

智能充电器入门教程 八:  内部温度传感器
http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3722843&bbs_page_no=1&bbs_id=1026

智能充电器入门教程 九:  基于 DMA 的多通道 ADC

智能充电器入门教程 十:  基于 MDK 的 SWD 两线串行仿真
http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3703849&bbs_page_no=1&bbs_id=1026

智能充电器入门教程 十一:  PWM 脉宽调制功能
