Intel新Moorestown解析

首先，Intel计划大幅降低Moorestown平台的功耗以及芯片尺寸，考虑到该平台将可以应用于智能手机，因此其体积肯定不会大。同时Intel公 司希望Moorestown能够成为同类市场上性能最为强大的平台，支持多种应用比如网络应用、多媒体播放以及视频会议等。

虽然Intel公司还没有透露新平台的设计优势在何处，不过Intel还是证实了一些事。Intel透露与最初的Menlow平台相比，新平台的待机功耗 只有Menlow的50％以上，核心尺寸减少了30％以上，封装尺寸减少了40％以上，主板尺寸减少了约50％，与此同时产品的性能差不多获得了翻番。

如此看来，Atom已经成功进军多种不同类型的产品市场，下面是当前Atom处理器的市场分类：Atom N-系列（上网本）、 Atom CE-系列（机顶盒，TV）、Atom D-系列（入门台式机）、Atom嵌入式系列（嵌入设备）、Atom Z-系列（智能手机&平板）。

可以看到新平台Moorestown的基石就是新Z系列处理器，这是针对智能手机推出的系列处理器。与之前Atom处理器有所不同的是，Z系列处理器是专 门针对智能手机推出，不过却可以在多个不同的市场得到应用。虽然Moorestown专门针对高端智能手机进行了优化，但是由于其出色的节能性能以及性 能，Moorestown在未来的平板PC和相类似的产品上也会有很多的机会。

Intel平板控制器Hub MP20 Intel Atom Z6xx系列处理器

Intel Atom Z6xx系列处理器同样使用的是45nm Hi-K工艺，但是根据Intel公司的说法，该系列处理器已经经过了调整，针对SoC处理器进行了优化，可以选择使用多种晶体管和更高的电压IO。在使 用了45nm SoC优化工艺之后，虽然会带来性能上的损失，但是却可以使得功耗将低至少60％。另外就是平台控制器Hub MP20使用的是65nm工艺。

 新Atom Z6xx系列处理器的实际执行核心仍然没有变化，依然是顺序引擎，支持HyperThreading，同时Intel对芯片重新进行了规划从而获得更高的 性能以及更低的功耗。经过修订的核心仍不清楚是否就是uLP Atom核心。Poulsbo处理器很多功耗块已经被集成入Atom Z6xx系列SoC，并加入了很多增强设计以提升性能和降低功耗。此外Intel的工程师们还努力降低了MP20平台控制器和MSIC的功耗，而这些也使 得新平台的功耗只有100uW。

起初Atom Z6xx系列产品将会有两部分组成，一个系列针对智能手机，最高频率为1.5GHz。另一个系列产品则针对平板电脑推出，最高频率为1.9GHz。

其中智能手机系列产品的功耗将只有100mW，待机时更是低至3mW。支持单通道 LPDDR1内存，最高传输速率可达400MT/s，配备有24K数据缓存，32K指令缓存，512K L2缓存，支持HT，图形核心频率为400MHz，完全支持1080P高清视频。

而平板电脑Atom Z6xx系列系列处理器则支持智能手机Atom Z6xx系列处理器所有的特性，但是待机功耗为6mW，支持DDR2内存，最高传输速率为800MT/s。两个系列处理器尺寸相同均为7.34mm x 8.89m (65.29mm2)，封装尺寸为13.8mm x 13.8mm。我们注意到基于智能手机版Atom Z6xx系列处理器超便携产品配备了3.5英寸显示屏，厚度只有11mm。而基于平板电脑版Atom Z6xx系列处理器平板电脑的厚度将不到0.5英寸。

我们已经注意到，Intel公司可以通过进一步的整合以及先进工艺的使用降低Atom平台的总功耗。但是如果再深入一些就会发现这其实也是属于Atom Z6xx系列SoC的新特性。比如增强的功耗管理改进技术增加了新的待机状态S0i1和S0i3，合并了增强版的 SpeedStep技术，值得注意的就是芯片重新进行了分区，并且使用了更加先进的栅极技术。实际上Z6xx系列SoC 输入输出功耗均可独立控制。基本上来说如果一个功能块不再需要了，那么SoC可以选择将其关闭。

Moorestown所有的子系统均支持功耗管理功能，相关产品可以通过硬盘、firmware和软件的组合实现动态控制。当设备处于待机状态下时，会进 入低功耗状态。集成的功耗控制器（ power management controller）可以实现更好的平台功耗分配，再配合运行系统功耗管理（operating system power management）实现对所有硬盘功能的有效管理。

Moorestown新的S0i1和S0i3两个待机状态可以让设备在极低的电压状态下保持运行。在S0i1状态下其功耗只有8mW，而退出和进入的延时 分别只有200u秒和600u秒。S0i3的功耗为100uW，退出延时和进入延时分别为3100u秒和450u秒。

Moorestown的增强SpeedStep功能可以有效提升CPU频率的提升性，并且支持新的“Turbo Mode”技术，通过CPU核心与前端总线的操作，从而在更高核心频率下带来更高的数据传输带宽。前一代Atom处理器频率最低可以降至600MHz，而 Moorestown最低则可以降至 200MHz，而FSB频率同时也可以下降或者根据需求提升。硬件方面可以动态识别对更高总线频率的需求从而进行转换。

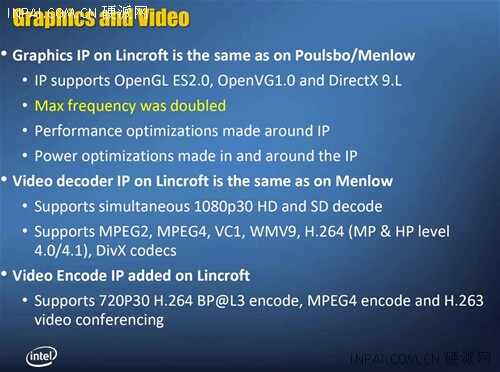

总之，Moorestown平台配备了uLP Atom核心和MP20 IO，相比前一代产品集成度同时显著得降低了功耗。不过图形和视频能力也得到了增强。尽管Moorestown配备了相同的图形IP，支持OpenGL ES.20，OpenVG 1.0，DirectX 9.L，但是其核心频率相比Poulsbo/Menlow则提升了一倍达到了400Mhz。频率的翻番肯定会显著提升图形处理性能，这也使得新平台能够轻 松得处理1080P HD视频。

我们前面介绍过，Intel平台控制器Hub MP20和 Briertown Mixed Signal IC (MSIC)均为低功耗芯片，从而降低了Moorestown平台的功耗。

上面的幻灯片显示了集成的每个芯片的功能和特性。这里我们再补充一下MP20的尺寸为14x14x1.3mm，使用的是0.5mm的BGA封装。 Briertown MSIC集成有功耗传输芯片，以及音频芯片，智能电池充电电路、触控屏控制器以及模拟和电源感应器。同时其也作为power gating解决方案的一部分。MSIC同样能够实现快速的Burst模式。

总的来说，新Intel Atom Z6xx系列处理器、Intel平台控制器 Hub MP20和Briertown MSIC的组合，为Moorestown平台带来了远低于前一代产品的运行和待机功耗。这样的功耗可以使得基于该平台的产品可以在配备与黑莓手机相同的 1500mAh电池的情况下获得11天的待机时间，同时该平台也可以带来约2天的音乐播放时间，5小时左右的视频播放时间，3-7小时的网络浏览时间，而 且是在1.5GHz的高频率运行状态下。

不过Intel并没有透露具体的电池续航时间，只是表示Moorestown将会成为智能手机领域的一把利器。同时根据Intel的合作伙伴的介绍，Moorestown将可以带来1.5-3倍于其它手机平台的性能。

期待Moorestown带来惊喜
