新Atom平台细节解析 性能与功耗实测

发布时间:2011-03-7 阅读量:1314 来源: 发布人:

中心议题
    *新Atom平台细节解析


2008年,Intel开辟了新的“Atom”处理器产品线,虽然上网机和MID都不瘟不火,但大大带动了上网本市场的蓬勃发展。今天,Intel又将Atom带到了新高度:同样的45nm工艺架构,但一口气整合了图形核心、显示输出单元、内存控制器、DMI总线(也就是原来的北桥芯片),同时双核心升级成原生设计,从而演化成了集成度更高、功耗更低的双芯片平台。

一、图形核心GMA 3150

Pine Trail Atom平台处理器整合的图形核心名为“GMA 3150”,其实就是G31 GMA 3100的45nm工艺版本,仅支持DX9,频率400MHz,只能提供MPEG-2格式视频的硬件加速,而不支持H.264、VC-1,必须借助第三方视频解码芯片。

GMA 3150的输出分辨率也有限制,VGA模拟接口最高2048×1536(其中N450上只有1400×1050),DVI/HDMI数字接口最高1366×768。有趣的是,MID Poulsbo芯片组的数字输出分辨率最高也是1366×768。

因为不支持H.264硬件加速,所以新平台播放Flash内容也会存在困难。直接在360p、480p分辨率的窗口模式下播放很完美,放大到720p分辨率也可以接受,但到了1080p就严重掉帧了。

新Atom平台细节解析 性能与功耗实测

GMA 3150的功能为何如此孱弱?除了架构本身的原因,也是为了控制处理器整体封装面积、功耗而妥协的结果。在双核心Atom D510中,图形核心和内存控制器占据了整整一半的封装面积,单核心Atom N450里更是达到了三分之二。也许等到再下一代32nm工艺版本会好一些。

Intel新一代Atom平台正式发布 CPU/GPU合一
Atom D510内核照片(左侧是两个处理器核心,右侧是图形核心与内存控制器

二、芯片组NM10

在北桥集成到处理器中之后,芯片组就只剩下了一颗南桥功能的“NM10”,通过带宽2.5GB/s的DMI总线和处理器相连,支持八个USB 2.0、两个SATA 3Gbps、HD Audio音频控制器、两条32-bit PCI插槽、四条PCI-E信道。

NM10衍生自目前上网本上经常使用的老一代南桥芯片ICH7M,不过封装面积更小了一些。

除了Atom处理器、NM10芯片组这两个核心组件,新一代平台还可选第三方高清视频解码芯片(Broadcom/H.264)以太网控制器“Woodinville”,上网本平台还可选Wi-Fi芯片“Codor Peak”或者Wi-Fi/WiMAX芯片“Kilmer Peak”

Intel新一代Atom平台正式发布 CPU/GPU合一
ICH7与NM10

Intel新一代Atom平台正式发布 CPU/GPU合一

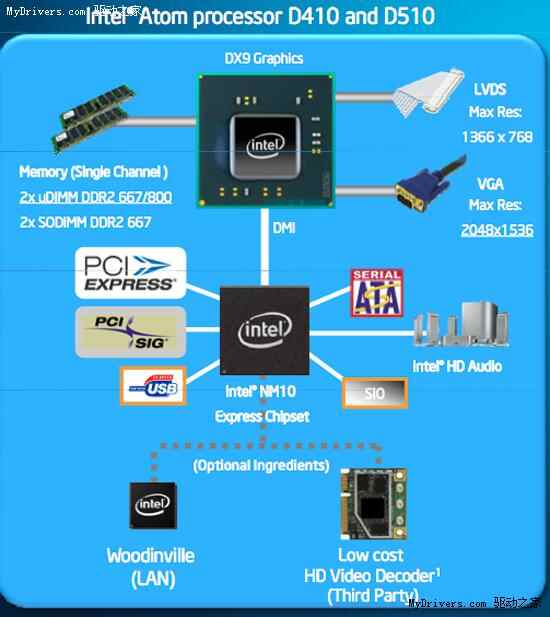

Atom D410/D510平台架构图

三、NVIDIA ION怎么办

由于Atom、NM10之间采用DMI总线进行通信,而NVIDIA没有获得相关技术授权,所以不能制造芯片组来取代NM10。

不过NM10还继承了PCI-E控制器,因此NVIDIA的下一代ION平台可能会直接通过PCI-E界面连接NM10,成为第三方辅助芯片。

另一方面,由于GMA 3150性能太弱,不支持高清解码,分辨率输出也有限,因此NVIDIA ION仍然有机会。

四、主板

本次测试的对象是桌面型双核心处理器Atom D510,搭配主板是Intel原厂的“D510MO”,Mini-ITX迷你规格,价格据说只要75美元(但没有DVI/HDMI)。

该主板被放置在一个同样迷你的小机箱内,不怎么特别好看,只是个参考原型而已。

新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测



五、性能测试

测试平台:

主板与处理器:
Intel D945GCLF2 (Atom 330)
Intel D945GCLF (Atom 230)
Intel D510MO (Atom D510)
索泰ION (Atom 330)
芯片组驱动:Intel 9.1.1.1011
固态硬盘:Intel X25-M 80GB
内存:G.Skill DDR2-800 2GB×2 4-4-4-12  (Intel Atom 230/330主板都是单条2GB)
桌面分辨率:1920×1200
操作系统:Windows Vista Ultimate 32-bit (SYSMark)
Windows Vista Ultimate 64-bit (其他)

新Atom平台细节解析 性能与功耗实测
D510MO与索泰ION

新Atom平台细节解析 性能与功耗实测
D510MO与Atom 230系统

新Atom平台细节解析 性能与功耗实测
D510MO系统与索泰ION系统

测试项目比较多,但不代表Atom适合这些应用,只是为了直观地展示其各方面性能而已。

SYSMark 2007:

新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测





新Atom平台细节解析 性能与功耗实测

新Atom平台细节解析 性能与功耗实测
Adobe Photoshop CS4图像编辑

新Atom平台细节解析 性能与功耗实测
DivX 8.5.3(Xmpeg 5.0.3)视频编码

新Atom平台细节解析 性能与功耗实测
X264高清视频编码之一

新Atom平台细节解析 性能与功耗实测
X264高清视频编码之二

新Atom平台细节解析 性能与功耗实测
Windows Media Encoder 9 x64视频编码

新Atom平台细节解析 性能与功耗实测
3ds max 9 SPECapc处理器测试



新Atom平台细节解析 性能与功耗实测
CineBench R10单线程

新Atom平台细节解析 性能与功耗实测
CineBench R10多线程

新Atom平台细节解析 性能与功耗实测
POV-Ray 3.73 Beta 23光线追踪

新Atom平台细节解析 性能与功耗实测
Blender 2.48a 3D渲染

新Atom平台细节解析 性能与功耗实测
PAR2多线程文件恢复

新Atom平台细节解析 性能与功耗实测
WinRAR压缩包创建

新Atom平台细节解析 性能与功耗实测

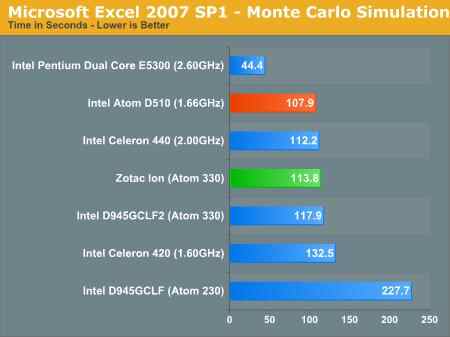

Excel 2007蒙特卡罗模拟




新Atom平台细节解析 性能与功耗实测
Vegas Pro 8蓝光光盘创建

新Atom平台细节解析 性能与功耗实测
Sorenson Squeeze Pro 5 FLV视频创建

新Atom平台细节解析 性能与功耗实测
《魔兽世界》(800×600)

新Atom平台细节解析 性能与功耗实测
《Left 4 Dead》(800×600/最低质量)

新Atom平台细节解析 性能与功耗实测
待机系统功耗

新Atom平台细节解析 性能与功耗实测
满载系统功耗

结语:

对比第一代平台,新版Atom系统虽然制造工艺和整体架构没什么变化,但整合度更高,性能方面同为双核心的Atom D510相比于Atom 330平均提升了大约10%,总体操作也更流畅了一些,集成内存控制器自然功不可没。

由于抛弃了古老的945G芯片组,而且整体平台简化成双芯片,功耗有所下降,测试中待机和满载系统功耗分别减少了3.8W和2.4W,不是很多但应该能给电池续航时间做点儿贡献。

Intel的原厂迷你主板只要75美元左右,其中还包含了处理器、电源和散热片,所以只需要装上硬盘、内存、电源就是一套完整的低价低功耗系统了。

当然Atom还是Atom,性能是无法和桌面处理器相提并论的,即使最低端的双核心奔腾也能轻松秒杀之,在3D游戏里更是惨不忍睹,况且这里测试的 还是最强的双核心版本。总而言之还是那句话:Atom绝对不是拿来装配主力电脑的,也无法用于HTPC娱乐平台,只能作为辅助用机,执行一些简单的上网和 办公任务。
