1、背景
在大部分的工厂事故中，爆炸和气体泄漏造成的人员伤亡最为严重。因此部分企业针对自身情况，安装了有毒可燃气体探测器，在检测到异常状况时，产生声光报警，以便及时疏散人员与应急处理。但还有很多中小型企业没有足够重视安全防范，导致工厂环境已经危害员工的健康和安全时缺不知，等到爆发时为时已晚。
工厂面积较大，一个工厂内部需要安装多个监测设备，目前大部分监测设备都是本地控制，信息化整合薄弱，无法远程集中管理与查看数据，也无法快速得知哪个区域环境检测异常，从而做出更为正确的决策。
2、系统概述
当工业环境、日常生活环境中可燃性气体发生泄漏时，有毒可燃气体报警器检测到可燃性气体浓度达到报警器设置的报警值时，可燃气体报警器会发出声光报警信号，以提醒工作人员疏散、强制排风、关停设备等安全措施。且气体报警器可联动相关的联动设备如在工厂生产、储运中发生泄漏，可以驱动排风、切断设备电源、喷淋等系统，防止发生爆炸、火灾、中毒事故，从而保证安全生产，此方案经常用在化工厂、石油、燃气站、钢铁厂等使用或者产出可燃性气体的场所。
3、功能特点
1）既可以通过本地监控主机监测，也可以通过远程电脑、手机进行监测
2）显示所检测气体的浓度；
3）自动开启风机和电磁阀；
4）标动、校准功能；
5）气体浓度超限
6）预防火灾，减少伤亡；

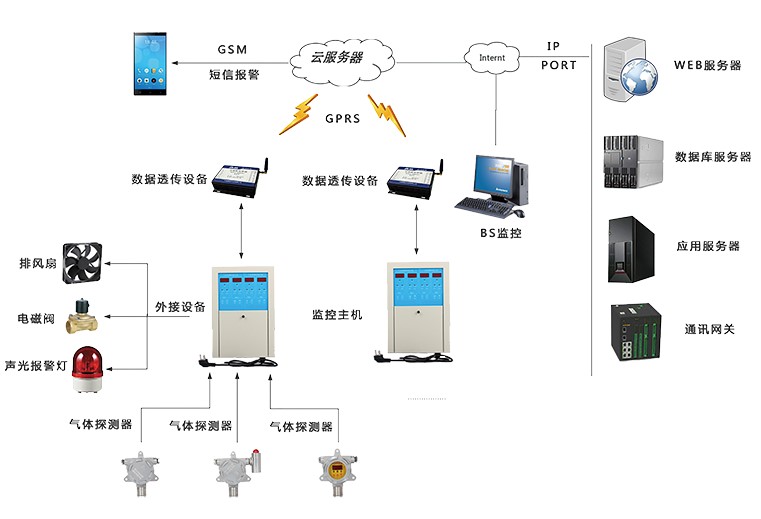

4、安装示例

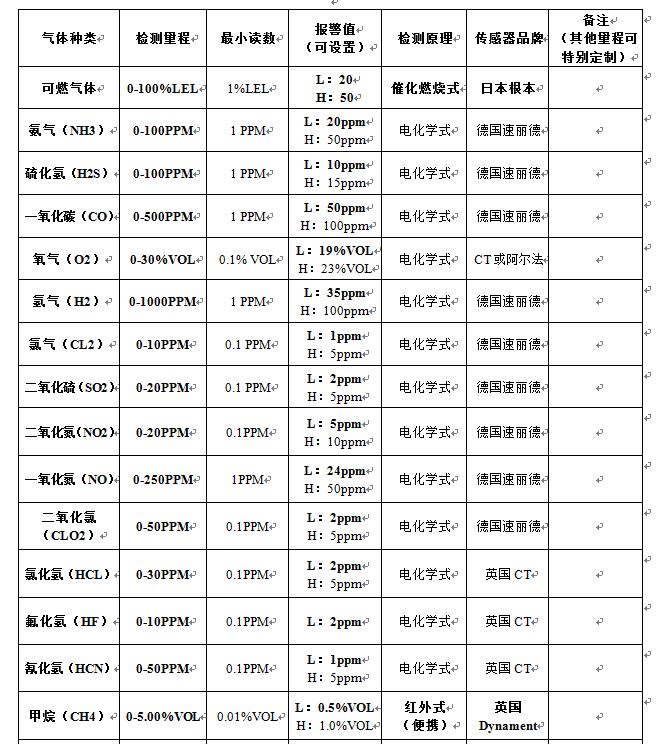

5、常见气体检测

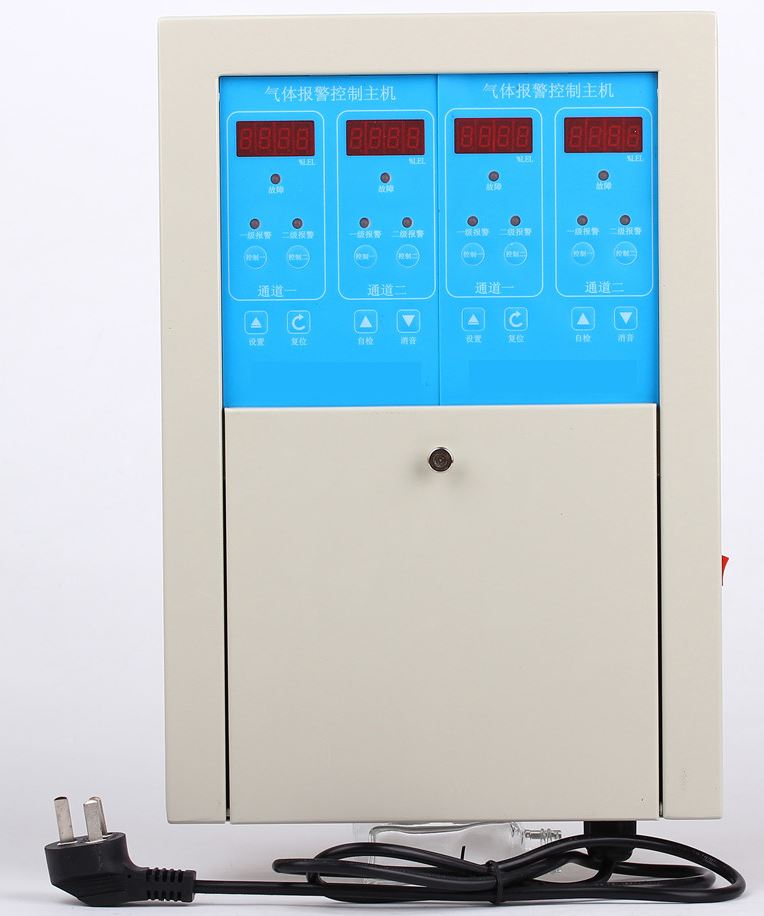

6、监控主机
产品技术参数
1）检测对象：可燃/有毒多种气体探测器
2）测量范围：0-100%LEL（可燃性气体）；0-100PPM(量程由气体传感器决定)
3）基本误差：：＜±5%（F.S）
4）显示方式：LCD 液晶显示
5）报警方式：声音报警
6）报警音量：≥80 分贝
7）报警设定： 低 L（20），高 H（50）（可设置）
8) 响应时间：＜40S
9）通讯方式：RS485 工业总线
10）报警输出：四路报警继电器输出，触点容量：5A/250VAC
11）供电方式：AC220V，50HZ
12）安装方式：壁挂式
13）工作环境：温度：-40℃-70℃，相对温度：≤90%R.H
14）大气压力：86-108kPa
15）工作方式：24 小时连续工作
16）外型尺寸： 360*250*75mm

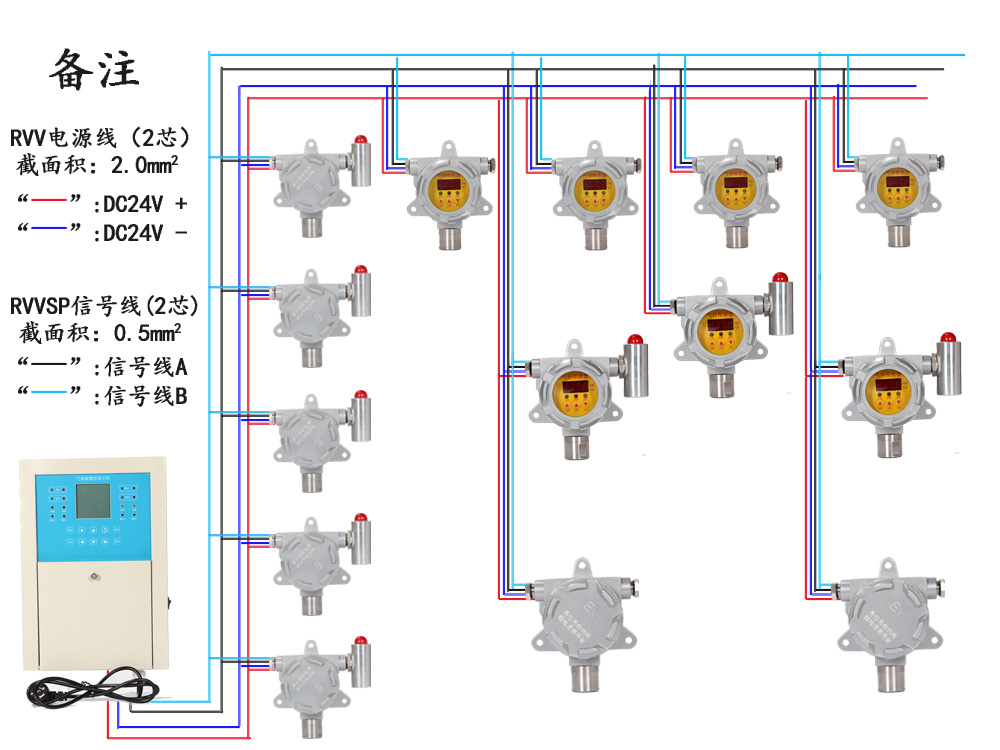

监控主机与探测器连接图
监控主机联动电气设备

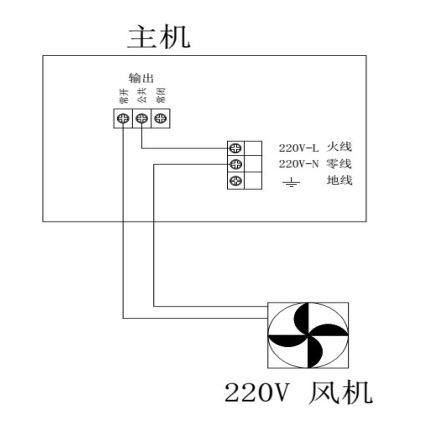

主机联动220V风机
主机联动380V风机
主机联动24V风机电磁阀
主机联动220V风机电磁阀
7、气体探测器
技术参数
1）量程：0-Nppm（根据气体种类而定）
2）精度：＜±5%（F.S）
3）最小读数： 0.1ppm、1ppm
4）响应时间：≤30秒
5）传感器寿命：24个月
6)传感器类型：电化学式
7)电源：24V 电源供电
8)检测方式：扩散式
9)工作方式：长期连续工作
10)连线方式：M20*1.5阳螺纹防爆软管
11)结构材料：压铸铝
12)防爆标志：Exd II CT6
13)防护等级：IP65
14)工作温度：-40～70℃
15)工作湿度：≤90%RH
16)尺寸：普通款:180*140*75mm；现场显示款:180*140*95mm；现场报警款:180*190*75mm
17)现场显示+现场报警款:180*190*95mm
18)重量：≤1.5kg
19)连接电缆：通讯线：电线 2*0.5 屏蔽双绞线 RVVSP
20)电源线：电线 2*1.0 国标线 RVV。
21)传输距离：≤1200m
22)安装方式：固定支架、管装、墙壁装
23)输出信号： RS485 信号，
24)故障报警： 系统可显示探测器连线短路、断路故障；传感器故障；系统供电故障等。
