电子纸 - 电子墨水屏网络驱动板方案设计

人气：1068

 收藏

价格: ￥68.00 元/每件

数量：

- 1 +

总额：￥68 元

在线咨询

温馨提示：如需了解更多信息，请通过在线咨询联系！

方案简介
性能参数
文档方案
推荐元器件

【我的特点】

板载ESP8266，支持Arduino开发
提供HTML上位机程序

支持Floyd-Steinberg抖动算法，以获得更多的颜色组合，对原始图片进行更好的阴影渲染
支持多种常用图片格式（BMP、JPEG、GIF和PNG等）
方便集成到各种网络应用中

出厂内置电子墨水屏驱动程序（开源）
提供完善的配套资料手册

【我的参数】

WiFi标准：802.11b/g/n
通信接口：3-wire SPI、4-wire SPI（默认）
工作电压：5V
工作电流：50mA ~ 100mA
外形尺寸：29.57mm x 48.26mm
过孔直径：2.9mm

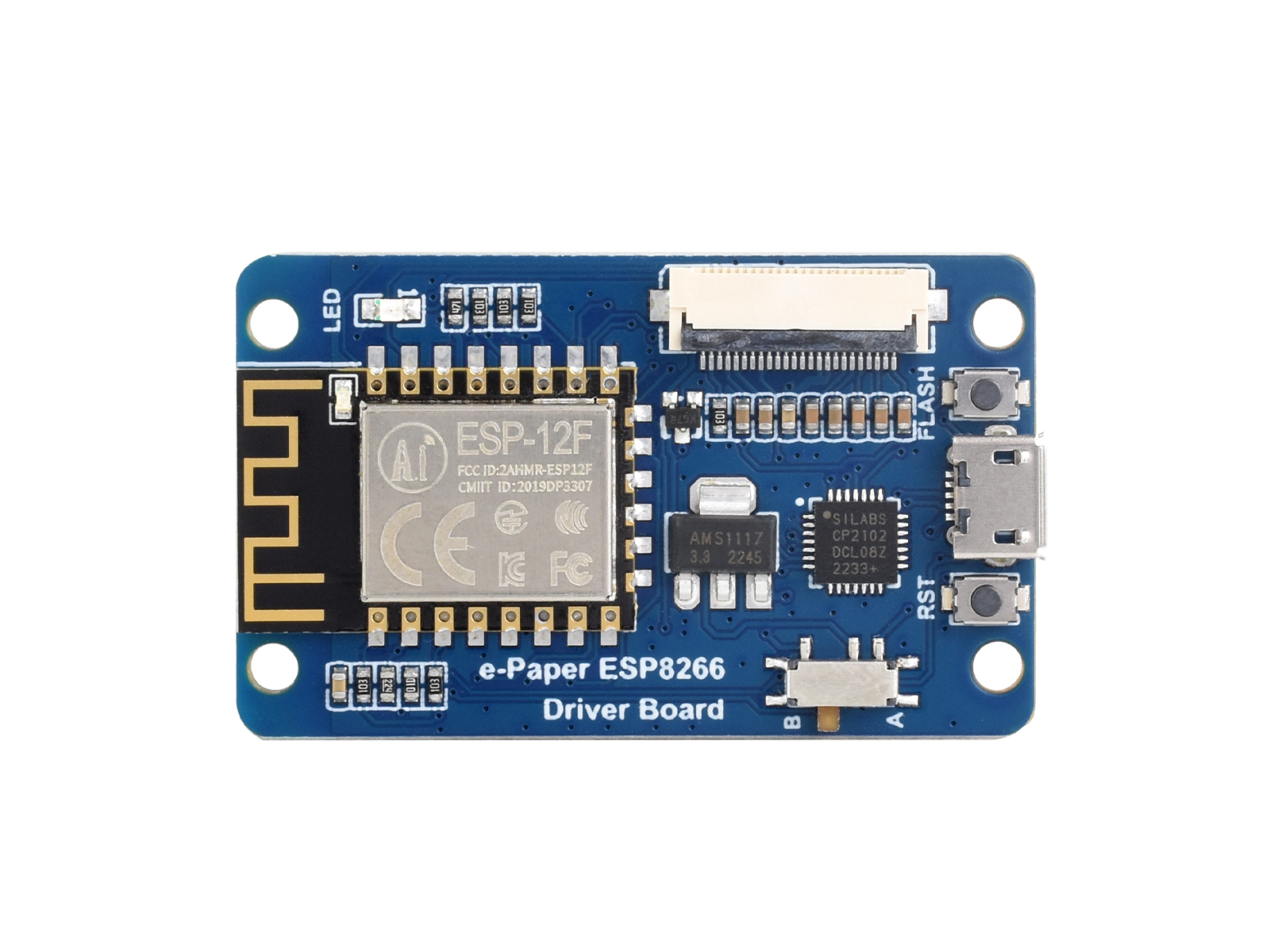

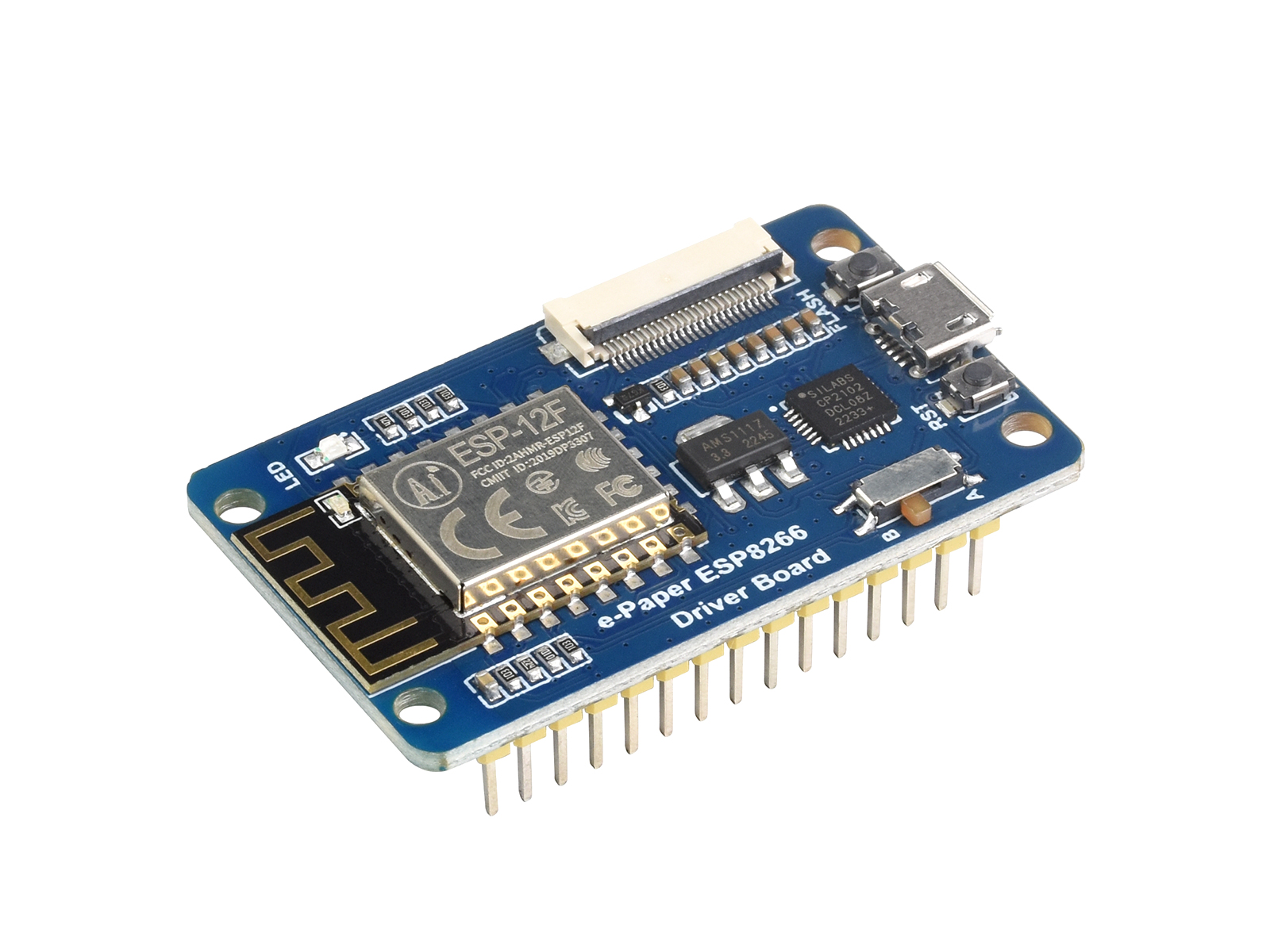

产品图片

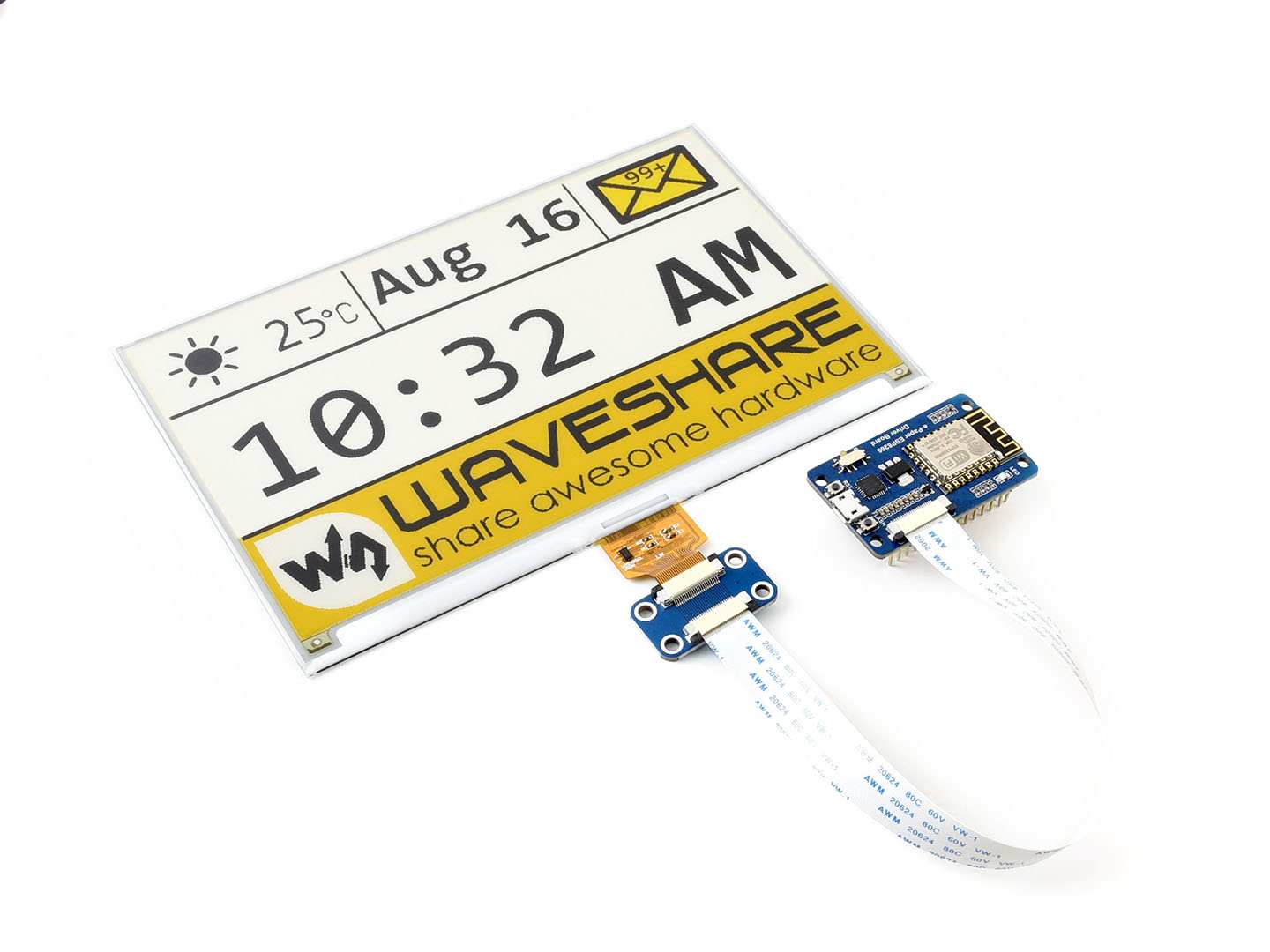

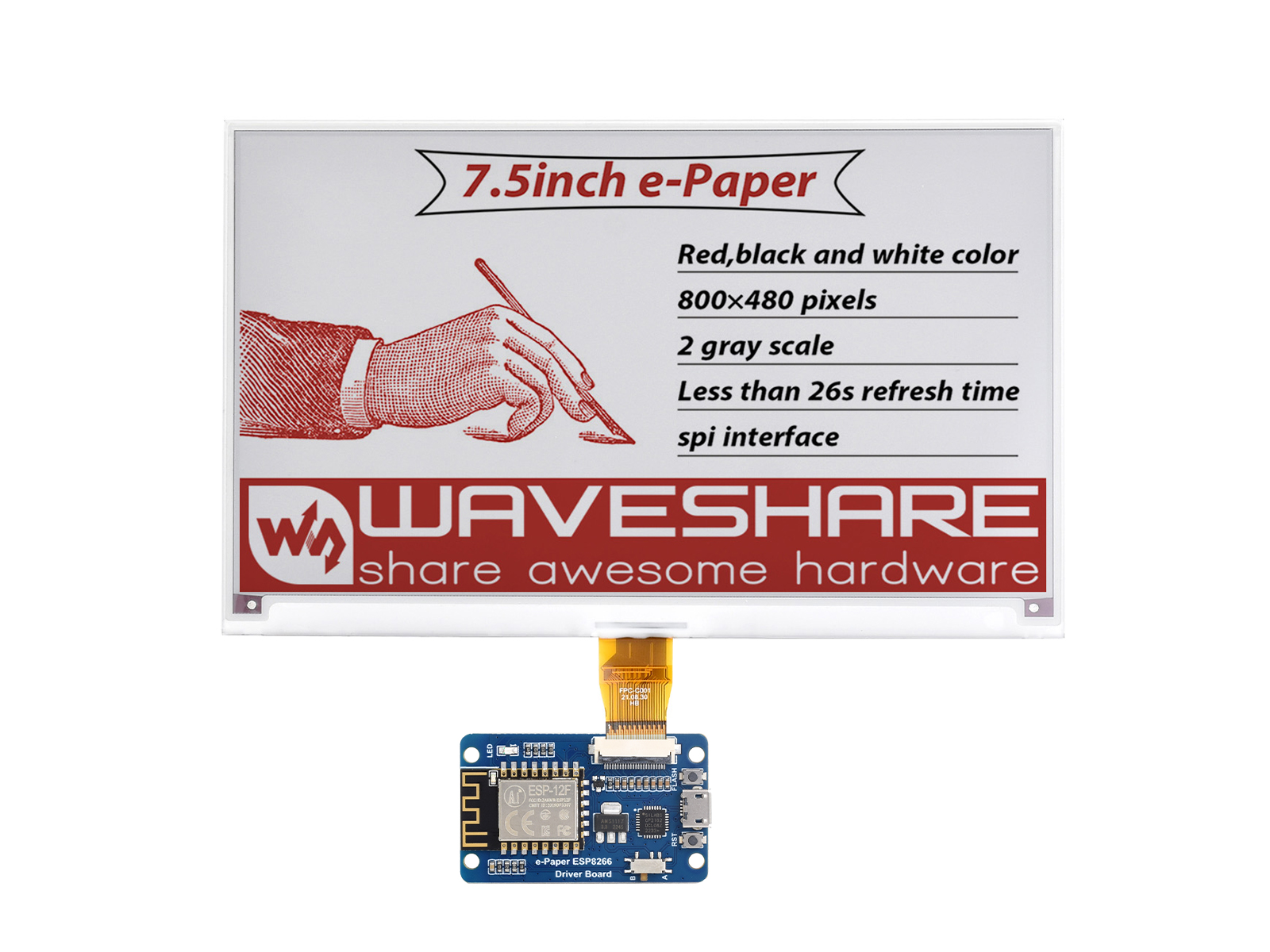

注意：本产品不包括示意图中的电子墨水屏，如有需要，请另行购买。

支持的型号

型号	显示颜色	灰度级	分辨率	显示尺寸(mm)	外形尺寸(mm)	刷新时间(s)	局部刷新	控制接口
1.54inch e-Paper	黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	2	√	SPI
1.54inch e-Paper (B)	红、黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	8	×	SPI
1.54inch e-Paper (C)	黄、黑、白	2	152×152	27.51 × 27.51	37.3 × 31.8	27	×	SPI
2.13inch e-Paper	黑、白	2	250×122	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.13inch e-Paper (B)	红、黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (C)	黄、黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (D)	黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.7inch e-Paper	黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	6	×	SPI
2.7inch e-Paper (B)	红、黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	15	×	SPI
2.9inch e-Paper	黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	2	√	SPI
2.9inch e-Paper (B)	红、黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (C)	黄、黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
4.2inch e-Paper	黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	4	×	SPI
4.2inch e-Paper (B)	红、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
4.2inch e-Paper (C)	黄、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
5.83inch e-Paper	黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	3.5	×	SPI
5.83inch e-Paper (B)	红、黑、白	2	600x448	118.80 × 88.26	125.4 × 99.5	14	×	SPI
5.83inch e-Paper (C)	黄、黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	26	×	SPI
7.5inch e-Paper	黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	6	×	SPI
7.5inch e-Paper (B)	红、黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	16	×	SPI
7.5inch e-Paper (C)	黄、黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	16	×	SPI

【说明】
刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在0.3秒左右

产品资料

资料包括：

用户手册
原理图
示例程序
开发资料

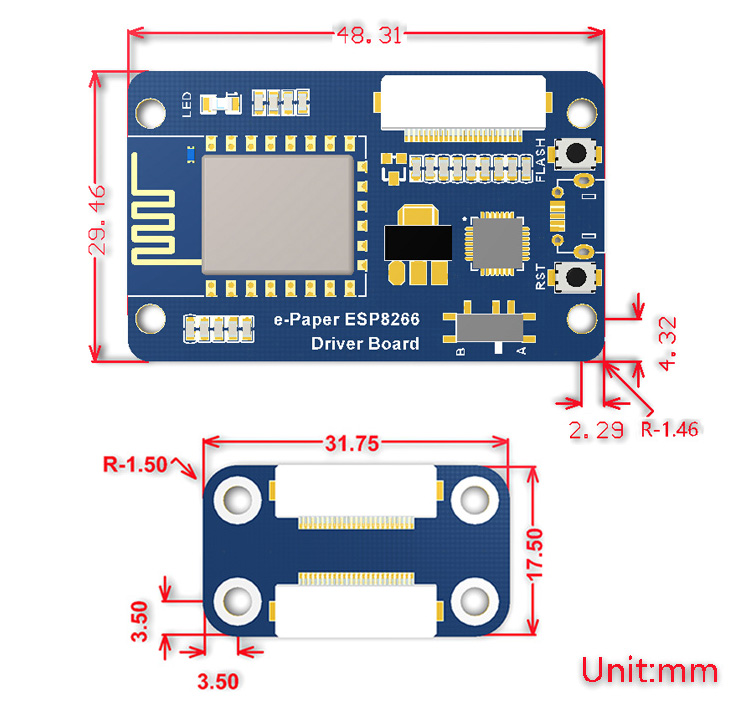

外形尺寸

配置清单

e-Paper ESP8266 Driver Board × 1
e-Paper Adapter × 1
24PIN FFC线 × 1

2+3
