1.54寸墨水屏裸屏黄黑白三色产品方案

人气：1316

 收藏

价格: ￥39.00 元/每件

数量：

- 1 +

总额：￥39 元

在线咨询

温馨提示：如需了解更多信息，请通过在线咨询联系！

方案简介
性能参数
文档方案
推荐元器件

【我的特点】

无需背光，断电可长时间保持最后一屏的显示内容
功耗非常低，基本只在刷新时耗电
提供完善的配套资料手册(驱动板原理图、Raspberry / STM32等示例程序)

【我的参数】

工作电压： 3.3V
通信接口： 3-wire SPI、4-wire SPI
外形尺寸： 37.32mm × 31.8mm × 0.98mm
显示尺寸： 27.51mm × 27.51mm
点距： 0.181 × 0.181
分辨率： 152 × 152
显示颜色：黄、黑、白
灰度等级： 2
全局刷新： 27s
刷新功耗： 26.4mW(typ.)
待机功耗： <0.017mW
可视角度： >170°

产品选型

型号	显示颜色	灰度级	分辨率	显示尺寸(mm)	外形尺寸(mm)	刷新时间(s)	局部刷新	控制接口
1.54inch e-Paper	黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	2	√	SPI
1.54inch e-Paper (B)	红、黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	8	×	SPI
1.54inch e-Paper (C)	黄、黑、白	2	152×152	27.51 × 27.51	37.3 × 31.8	27	×	SPI
2.13inch e-Paper	黑、白	2	250×122	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.13inch e-Paper (B)	红、黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (C)	黄、黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (D)	黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.7inch e-Paper	黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	6	×	SPI
2.7inch e-Paper (B)	红、黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	15	×	SPI
2.9inch e-Paper	黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	2	√	SPI
2.9inch e-Paper (B)	红、黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (C)	黄、黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
4.2inch e-Paper	黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	4	×	SPI
4.2inch e-Paper (B)	红、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
4.2inch e-Paper (C)	黄、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
5.83inch e-Paper	黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	3.5	×	SPI
5.83inch e-Paper (B)	红、黑、白	2	600x448	118.80 × 88.26	125.4 × 99.5	14	×	SPI
5.83inch e-Paper (C)	黄、黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	26	×	SPI
7.5inch e-Paper	黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	6	×	SPI
7.5inch e-Paper (B)	红、黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	16	×	SPI
7.5inch e-Paper (C)	黄、黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	16	×	SPI
9.7inch e-Paper	黑、白	16	1200×825	202.8 × 139.43	218.8 × 156.43	<1	√	并口

【说明】
刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在0.3秒左右

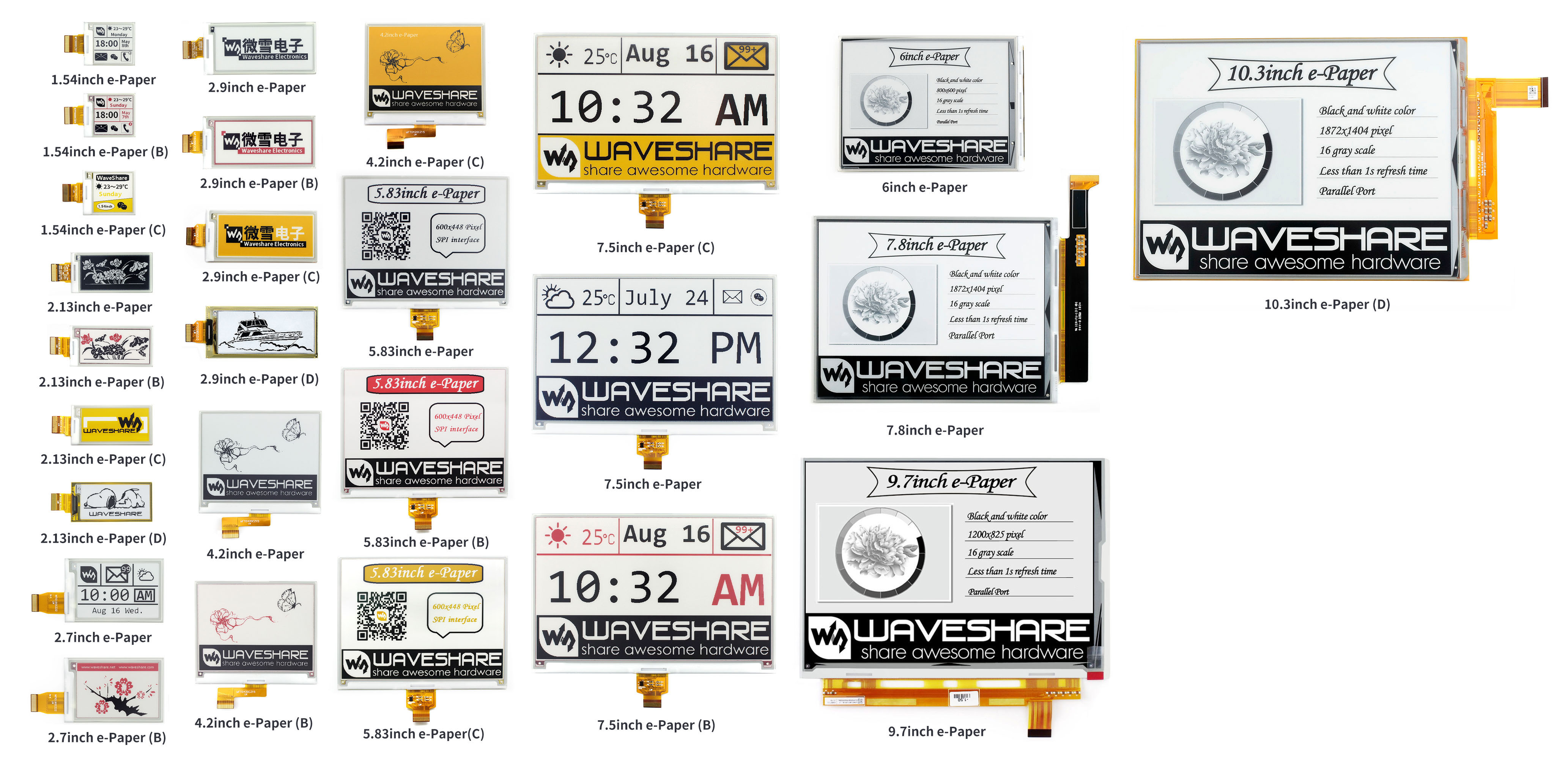

还不清楚你要哪个？快点开我们的合照，看下吧！
