    基于STM32F107VCT6为主控芯片的核心板
    人气：4193
     收藏
    价格: ￥83.00 元/每件
    数量：
    - 1 +
    总额： ￥83 元
    在线咨询

    温馨提示：如需了解更多信息，请通过在线咨询联系！

    产品简介

    Core107V是一款基于STM32F107VCT6为主控芯片的核心板，它的主要特点是：

    • 板载MCU的基本电路，包括晶振电路，USB电源管理电路，USB接口等
    • 引出了所有I/O资源
    • 带JTAG/SWD调试下载接口
    • 排针间距2.54mm，体积较小，适合接入用户系统

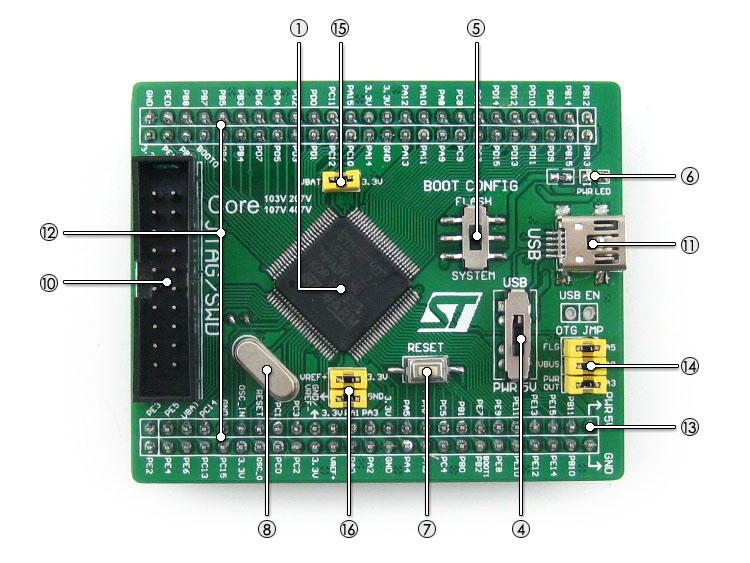

    资源简介

    STM32开发板 Core107V
      [ 芯片简介 ]
    1. STM32F107VCT6
      内  核：Cortex-M3 32-bit RISC；
      工作频率：72MHz，1.25 DMIPS/MHz；工作电压：2-3.6V；
      封  装：LQFP100；I/O口：80；
      存储资源：256kB Flash，64kB RAM；
      接口资源：3 x SPI，3 x USART，2 x UART，2 x I2S，2 x I2C；
           1 x Ethernet MAC，1 x USB OTG，2 x CAN；
      模数转换：2 x AD（12位，1us，分时16通道），2 x DA（12位）；
      调试下载：支持JTAG/SWD接口的调试下载，支持IAP。
    2. AMS1117-3.3（PCB背面）
      3.3V稳压器件。
    3. MIC2075（PCB背面）
      USB电源管理器件。
      [ 其它器件简介 ]
    1. "5Vin"或"USB"供电选择开关
      切换到上面，选择USB供电；
      切换到下面，选择5Vin供电。
    2. BOOT状态设置开关
      可设置BOOT0的状态。（BOOT1极少需要被使用，可通过配套的连接线修改其状态）
    3. 电源LED
    4. 复位按键
    5. 25M晶振
    6. 32.768K晶振（PCB背面）
      可供内置RTC使用，或用以校准。
      [ 接口简介 ]
    1. JTAG/SWD接口
      支持下载与调试。
    2. USB接口
      可与PC进行USB通信。
    3. MCU引脚接口（含VCC/GND）
      引出VCC、GND及所有I/O，方便与外设进行连接。
    4. 5Vin输入接口
      当USB作为HOST/OTG时，需要输入5V电源。
      [ 跳线/开关说明 ]
    1. USB跳线
      短接跳线：使用USB时跳上。
      断开跳线：不影响I/O。
    2. VBAT选择跳线
      短接跳线：采用系统供电；
      断开跳线：可将VBAT接入外部电源，如电池。
    3. VREF选择跳线
      短接跳线：VREF+/VREF-接入VCC/GND；
      断开跳线：可自定义VREF+/VREF-。

    产品图片

    STM32开发板 Core107V

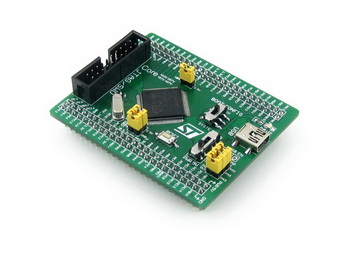

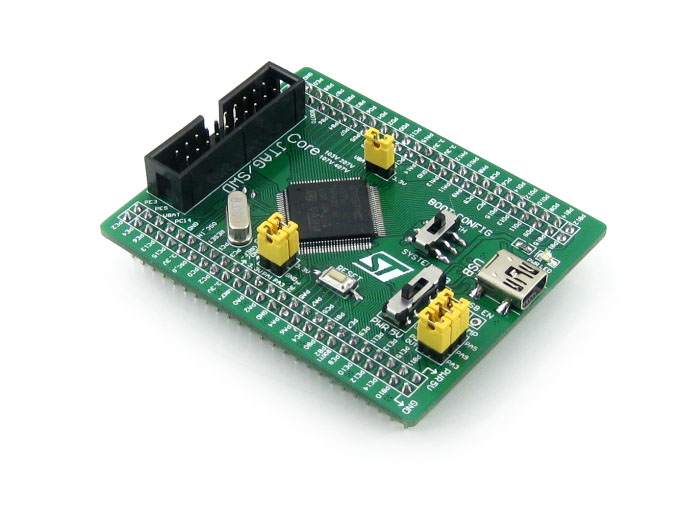

    STM32 Cortex M3开发板正面图
    divider
    STM32开发板 Core107V
    STM32 Cortex M3开发板背面图
    divider
    divider
    STM32开发板 Core107V

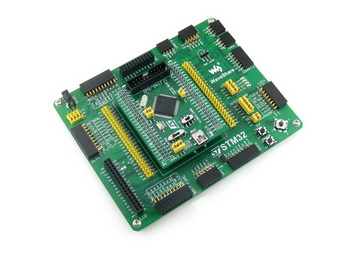

    Core107V接入底板
    divider
    STM32实验板 Core107V
    Core107V接入仿真器
    特别注意：
    · 本产品提供调试、下载接口，但不自带仿真、下载功能，亦不配送下载器。
    · 本产品不包括示意图中的模块及仿真器，如有需要，请另行购买。

    外形尺寸

    JTAG/SWD接口定义



    开发资料

    包括如下内容：

    • 原理图
    • 示例程序（C程序、μC/OS-II）
    • STM32开发软件（KEIL等软件）
    • STM32器件手册
    • STM32开发资料
    资料路径：www.waveshare.net/wiki/Core107V

    详细配置

    标准版配置

    1. Core107V开发板 x1
    2. USB连接线(mini) x1
    3. 软件光盘 x1
