MS49SF1C 串口模块采用nRF51822 芯片,通过UART(串口)操作可以实现模块与手机之间数据传输。本模块从模块，具有命令控制可以修改模块的广播名称，修改广播间隔和连接间隔。使用该模块用户可以快速把数据以蓝牙方式进行传输。
产品特征
Ø 传输距离：10-90米（空旷环境）
Ø 传输速率2-5Kbps
Ø 支持串口指令配置
Ø 支持 Android 4.3+,iOS7+
Ø 无需 MFi
该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以与智能手机之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。
※ 蓝牙无线数据传输；
※ POS系统，无线键盘、鼠标；
※ 无线数据传输；银行系统；
※ 楼宇自动化、安防、机房设备无线监控、门禁系统；
※ 智能家居、工业控制；
※ 汽车检测设备；
※ 蓝牙操纵杆、蓝牙游戏手柄
※ 蓝牙遥控玩具
|
参数 |
测试值 |
备注 |
|
工作电压 |
1.8-3.6V |
直流 |
|
工作频率 |
2400-2483MHz |
可编程 |
|
频率误差 |
+/- 20KHz |
Null |
|
发射功率 |
-30~+4dBm |
可调整 |
|
接收灵敏度 |
-93dBm |
Null |
|
接收电流 |
13mA |
标准模式 |
|
发射电流 |
10.5mA |
发射功率为0 dBm时 |
|
睡眠功耗 |
1uA以下 |
Null |
|
遥控距离 |
10-90米 |
BER<0.1%,空旷 |
|
天线 |
50ohm |
Null |
|

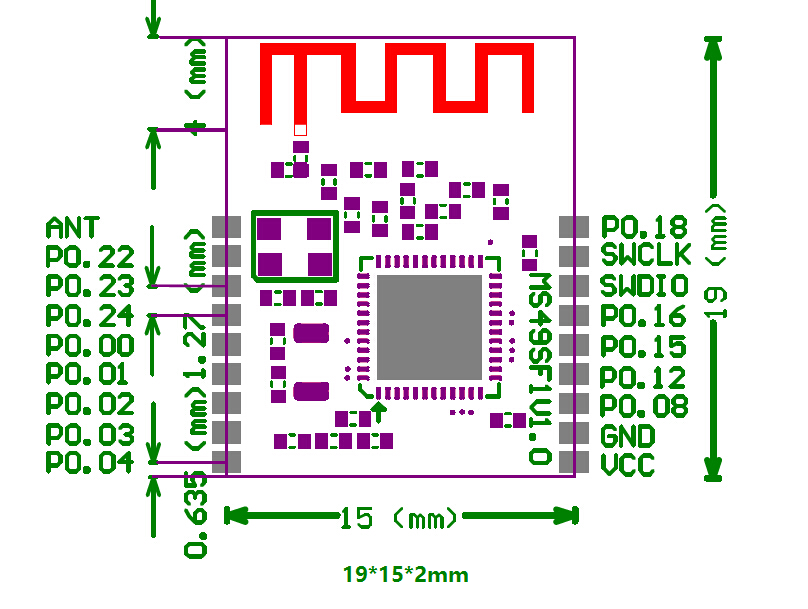

模块尺寸 |
19*15*2mm |
Null |
|
存储大小 |
128KB |
|
|
引脚名称 |
引脚定义 |
功能描述 |
备注 |
|
VCC |
|
电源正极 |
|
|
GND |
|
电源负极 |
|
|
P0.04 |
BRX |
串口(UART)接收 |
蓝牙模块的RX |
|
P0.03 |
BTX |
串口(UART)发送 |
蓝牙模块的TX |
|
P0.18 |
SLP |
睡眠 /唤醒 |
睡眠为高电平（或悬空），唤醒为低电平 |
|
P0.08 |
LED1 |
指示灯 |
低电平有效，睡眠状态（灭灯）、空闲状态（一秒闪烁一次）、工作状态（常亮） 空闲状态：只广播； 工作状态：连接 |
|
P0.15 |
RST |
恢复出厂值 |
低电平有效，按下五秒后恢复出厂值 |
|
P0.16 |
BTDATA |
模块发送数据输入信号 |
作为数据发送请求（用来唤醒模块） 0：主机有数据发送，模块将等待接收来自主机的数据,此时模块不睡眠 1：主机无数据发送，或主机数据发送完毕之后，应该将此信号线置1 |
