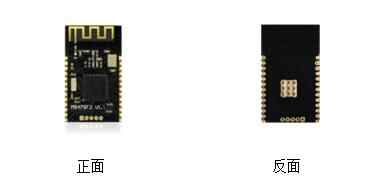

MS47SF2C模块采用TI CC2540 芯片,通过UART(串口)操作可以实现模块与手机之间数据传输。本模块为从模块，具有命令控制，可以修改模块的广播名称、修改广播间隔和连接间隔。使用该模块用户可以快速把数据以蓝牙方式进行传输。
客户 MCU 通过 UART 口与模块相连接，模块启动后会自动发送广播码，作为主站的 APP 设备可以扫描搜索到模块的广播，从而建立连接 ，成功之后便可以通过串口和移动设备 APP 之间进行双向的通讯连接，用户可以通过UART 口进行数据交换或控制模块的通讯参数，数据含义由上层应用用户自行定义。移动设备可以通过 APP 对模块进行写操作，数据将由模块接收并通过UART 推送给 MCU。模块收到来自客户 MCU 串口的数据包后，会自动转发给移动设备。
产品特征：
Ø 远距离：10-60米（空旷）
Ø BLE协议栈深度优化，睡眠功耗1uA以下
Ø 传输速率2-5Kbps
Ø 支持串口指令配置
Ø 支持 Android 4.3+,iOS7+
Ø 无需 MFi
Ø 透明传输（桥接方式），使用方便快捷，无蓝牙协议栈开发经验者亦可使用
Ø 用户接口采用标准的 UART（TTL）接口，双向数据读取，操作简单
Ø 系统支持：支持安卓和 iOS 系统
※ 健身器材设备，如跑步机，健身器等
※ 医疗器械设备，如脉博测量计，心率计等
※ 家用休闲设备，如遥控器，玩具等
※ 办公用品设备，如打印机，扫描仪等
※ 商业设备，如收银机，二维码扫描器等
※ 手机外设配件，如手机防丢器等
※ 汽车设备，如汽车维修仪等
※ 其它人机交互设备
|
参数 |
测试值 |
备注 |
|
工作电压 |
2.0-3.6V |
直流 |
|
工作频率 |
2400-2483MHz |
|
|
频率误差 |
+/- 20KHz |
Null |
|
发射功率 |
-23~+4dBm |
可调整 |
|
接收灵敏度 |
-93dBm |
Null |
|
接收电流 |
19.6mA |
标准模式 |
|
发射电流 |
24mA |
发射功率为0dBm时 |
|
睡眠功耗 |
1uA以下 |
Null |
|
遥控距离 |
10-60米 |
BER<0.1%,空旷 |
|
天线 |
50ohm |
Null |
|
模块尺寸 |
24*15*2mm |
Null |
|
存储大小 |
256KB |
|
|
引脚名称 |
引脚定义 |
功能描述 |
备注 |
|
+3V |
|
电源正极 |
|
|
GND |
|
电源负极 |
|
|
RESET_N |
|
复位管脚 |
|
|
P0.2 |
BRX |
串口(UART)接收 |
蓝牙模块的RX |
|
P0.3 |
BTX |
串口(UART)发送 |
蓝牙模块的TX |
|
P2.0 |
SLP |
睡眠 /唤醒 |
睡眠为高电平（或悬空），唤醒为低电平 |
|
P2.1 |
LED1 |
指示灯 |
低电平有效，睡眠状态（灭灯）、空闲状态（一秒闪烁一次）、工作状态（常亮） 空闲状态：只广播； 工作状态：连接 |
|
P0.5 |
RST |
恢复出厂值 |
低电平有效，按下五秒后恢复出厂值 |
|
P0.4 |
BRDATA |
模块接收到数据输出信号 |
0：模块接收到数据发送到主机，主机接收模块数据 1：模块无数据发送到主机，或模块数据发送完毕之后，会将此信号置1 |
|
P1.6 |
BTDATA |
模块发送数据输入信号 |
作为数据发送请求（用来唤醒模块） 0：主机有数据发送，模块将等待接收来自主机的数据,此时模块不睡眠 1：主机无数据发送，或主机数据发送完毕之后，应该将此信号线置1 |
