基本显示特性 | ||||||

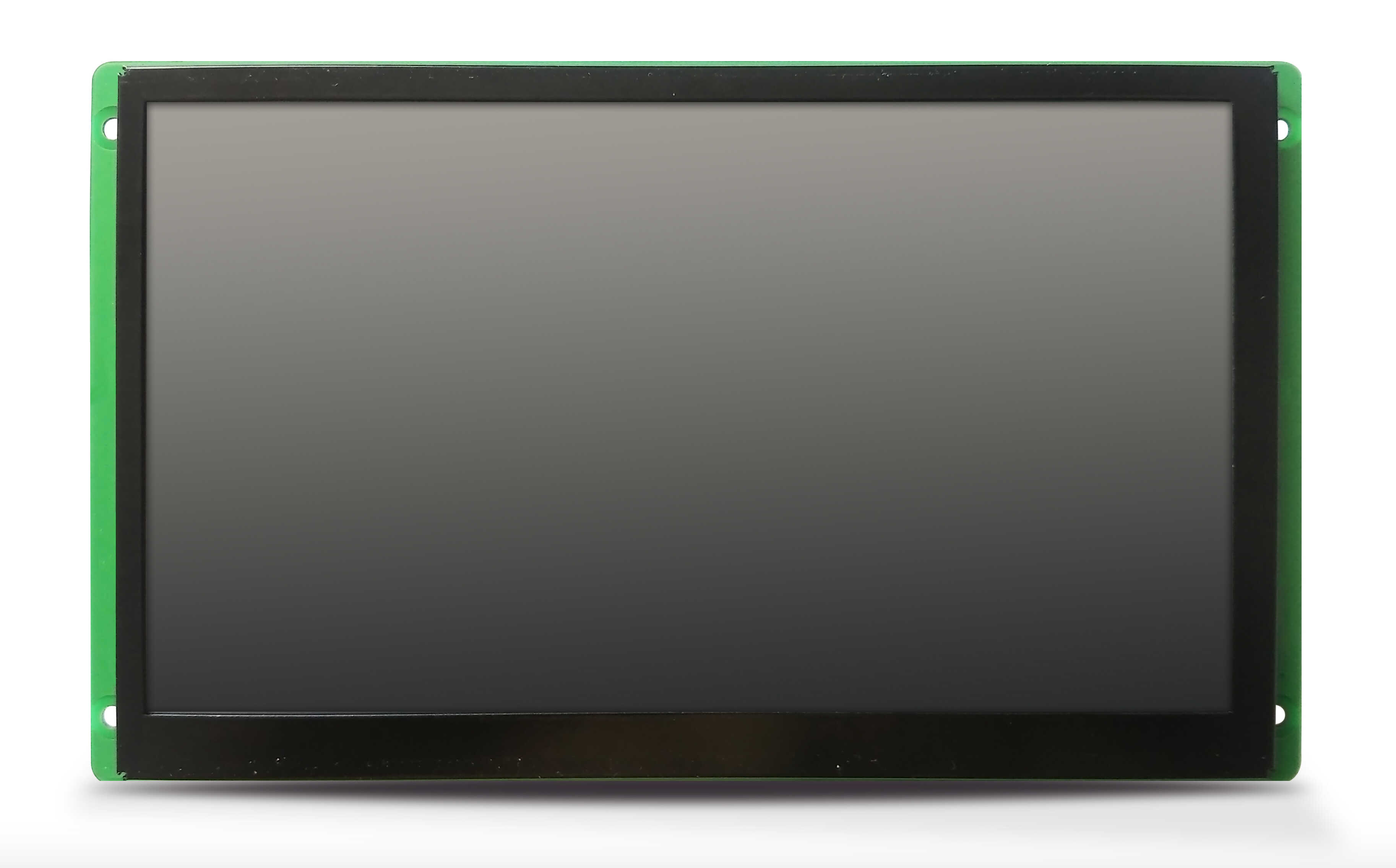

模组型号 | WLZ4070A8048_22T | |||||
版本号 | V3.0 | |||||
产品类别 | 标准型 | |||||
显示色彩 | 16 位(R5G5B5)，最高位（bit15）为透明度设置 | |||||
尺寸（英寸） | 7.0 寸 | |||||
分辨率 | 800x480 | |||||
亮度 | 典型亮度 500 cd/m2；背光亮度可以进行 64 级调节 | |||||
对比度 | 400 | |||||
可视角度 | HR：70 HL：70 VH：50 VL：70 | |||||
背光模式 | LED | |||||
电性能参数 | ||||||
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 | |
工作电压 | - | 8 | 12 | 26 | V | |
工作电流 | Vcc=12V，背光亮度最大 | - | 220 | - | mA | |
Vcc=12V，背光关闭 | - | 90 | - | mA | ||
接口类型 | ||||||
通信接口 | RS232 | 全双工异步串口，8N1 模式，波特率 2400~115200bps | ||||
RS485 | 半双工串口，8N1 模式，波特率 2400~115200bps | |||||
下载接口 | 标准 USB | 插 U 盘进行工程更新 | ||||
Mini USB | 连接 PC 进行工程的更新和调试 | |||||
存储空间（标配 2Gb，可扩展） | ||||||
系统字库 | 16、24、32、48、64 点阵宋体 ASCII 字库，16、24 点阵宋体 GB2312 字库 | |||||
用户字库空间 | 32MB，最多可存放 256 个用户字库 | |||||
图片存储空间（256MB） | 200MB，最多可存放 1600 张图片（格式为.JPG、.BMP 或.PNG） | |||||
变量寄存器 | 8KB，整个空间地址可由位地址、字节地址或者字地址来指定 | |||||
字符串寄存器 | 24KB，共有 384 个字符串地址，每个地址可放最长 64 字节的字符串内容 | |||||
外设支持 | ||||||
四线电阻式触摸屏 | ||||||
显示和安装尺寸 | ||||||
显示尺寸 | 154.08mm（H）×85.92mm（V） | |||||
安装尺寸 | 见安装尺寸图 | |||||
环境条件（受液晶屏限制） | ||||||
工作温度 | -20℃～+70℃ | |||||
储存温度 | -30℃～+80℃ | |||||
高温高湿 | +60℃，90%RH | |||||
ESD 测试 | 5 points/panel Air:±8KV | |||||
振动 | TBD | |||||
MIBF | TBD | |||||
行业分类 : 智能家居
开发平台 :
交付形式 : 整机
性能参数 : 型号 :WLZ4070A8048_22T；串口模式 : TTL/232/485；尺寸（英寸）：7.0寸；显示尺寸：211.2mm（H）×158.4mm（V） 亮度 :500nit； 功耗 :12V/220mA ；工作温度：-20/+70℃；储存温度：-30/+80℃
应用场景 : 各种需要串口屏的场景，如医疗器械设备、消防设备、工控设备、仪器仪表、叉车、环保车辆、白色家电、消费电子等等等……
